Tesla PROTOTYP
obrázek č.1 - pohled na kompletní magnetofon
Rád bych vám představil prototyp čtyřstopého, stereofonního, cívkového magnetofonu třídy Hi-Fi, který se mohl v bývalém československu vyrobit někdy v polovině 70tých let. Nejspíše se jedná o jeden z návrhů magnetofonu Tesla B73 Hi-Fi stereo, protože elektronika kompletně vychází z tohoto modelu. Ovládací prvky vycházejí převážně z typu Tesla B90 mono - všekerá tlačítka funkcí mechaniky a také počítadlo. Hmatníky pro tahové potenciometry jsou nejspíše z typu Tesla B100 stereo a hmatníky pro otočné potenciometry jsou snad z typu Tesla B70 mono. Pokud jde o přepínače funkcí, jejich tlačítka mají podobu též na model B90. Plexi kryt přes cívky je z typu Tesla B70, tedy čirý plexi kryt. Plexi neni vybaveno běžnými nožičkami, jež jsou zajištěny samovoloně v přední části magnetofonu, ale je upevněno na pantech, které jsou připevněny na horní část magnetofonu. Horní část magnetofonu vychází převážně z typu B73, ale je to poskládáno ze všeho možného. Plasty nevycházejí z jednotné formy, ale jsou poslepovány z různých kusů.
Zajímavostí je především to, že magnetofon jako jediný z produkce Tesla má ovládání přítlačné kladky přímo elektromagnetem. Neni tomu jako u řady B4, kde je ovládána jen pauza, zde je to přímo ovládání přítlačné klady a posuv přivíjecí brzdy. Narozdíl od typu B73 nemá tento magnetofon vypínač na externí reproduktory, ale naopak má funkci která při svém aktivování funguje tak, že se magnetofon na konci pásku přes kovovou fólii sám vypne z proudu.
obrázek č.2 - magnetofon s odklopeným plexi krytem
Funkce a vlastnosti magnetofonu jsou následovné. Protože tento prototyp vychází po elektronické stránce z typu B73, jsou jeho elektronické parametry následující. Kmitočnotvý rozsah je od 40Hz do 15kHz a při použití lepšího pásku může nejspíše dosahovat i ke 20kHz. Vycházím z toho, že když je elektronika shodná s "Bé 73kou" nebude v tom žádný rozdíl. Ani při běžném poslechu se mi nezdá, že by tam byl nějaký rozdíl. Rychlosti magnetofonu jsou dvě, 9 cm/s a 19 cm/s.
Ovládací prvky jsou rozmístěny následovně. V levé části je ovládání výšek a basů, které je společné pro oba kanály (stejně tak je tomu u všech magnetofonů značky Tesla). Následuje regulace hlasitosti a úrovně záznamu, která je rozdělena zvlášť pro levý a pro pravý kanál. Dále tu je tlačítko pro záznam, které je potřeba v případě nahrávání podržet a poté zmáčnout funkci "play", díky které se tlačítko záznamu zaaretuje (stejně jako u jiných magnetofonů Tesla). Dále tu je řada přepínačů a nad nimi dva ručičkové indikátory vybuzení, shodné s typem B73. Přepínače mají tyto funkce: přepínač stopy 1-4, přepínač stopy 3-2, stereo, PAR, příposlech, odposlech, tlačítko pro přepínání rychlostí 9 a 19 (bohužel jen mechanické tlačítko - nemá vliv na frekvence.
Dalším ovládacím prvkem je tlačítko pauzy, které je čistě mechanické, tlačítko převíjení vzad, převíjení vpřed, tlačítko stop a tlačítko pro přehrávání, které ovládá elektromagnet. Dvě čtvercová tlačítka na pravé straně magnetofonu jsou (spodní) pro zapnutí a vypnutí magnetofonu a (horní) pro funkci vypnutí magnetofonu z elektriky na konci pásku přes kovovou fólii.
obrázek č.3 - pohled do páskové dráhy magnetofonu
obrázek č.4 - magnetofon bez horního krytu
Nyní se nám naskýtá pohled do magnetofonu bez horního krytu. Některé díly vychází z modelu B70, ovšem dost prvků je zde nově vyrobených. Jsou tomu především různá táhla pro ovládání mezikol převíjení. Také páky brzd jsou jiné. Vycházejí z původního provedení, ovšem jsou upraveny - prodlouženy. Držáky hlavy jsou též jinak uchyceny. Protože jsou však dobře seřízeny, nehrabal jsem do nich.
obrázek č.5 - horní část mechaniky
obrázek č.6 - spodní část mechaniky
Pokud se zaměříme na páskovou dráhu, vychází z větší části z řady B7x ale na druhou stranu je tu i dost věcí z řady B5, jako je tomu třeba přítlačná kladka. Již dříve jsem pochvaloval přítlačnou kladku řady B5, která je uchycena prakticky na "jehlovém" hrotu, který umožňuje lepší přilnutí k pásku a k tónové hřídeli setrvačníku. Také možnost seřizování hlav je mnohem lepší a snažší.
obrázek č.7 - ovládací prvky hlasitosti a úrovně záznamu
Tahové potenciometry vycházejí jednoznačně z modelu B73. Vlevo od nich jsou umístěny otočné potenciometry, které svými parametry též odpovídají na typ B73. Ulámané tahové potenciometry jsem již vyměnil.
obrázek č.8 - část ovládacích prvků mechaniky magnetofonu
Zde je velice dobře vidět umístění elektromagnetu, který ovládá přítlačnou kladku a přivíjecí spojku, která je tradičně umístěna pod pravým unašečem. Drobné nedostatky prototypu - chybějící jistící materiál brzdových prvků a podobné drobnosti jsem již též vyřešil.
obrázek č.9 - drobné nedostatky
obrázek č.10 - zadní strana magnetofonu
Zadní strana magnetofonu má stejné výstupy a vstupy jako model B73. Konektroy jsou však netradičně umístěny z pravé strany při pohledu na magnetofon. Bohužel otvory jsou malé a tak neni možné kromě konektroů pro reproduktory zapojit jaké koliv zařízení, aniž by nebylo potřeba demontovat zadní kryt. Ten neni upevněn pomocí sčoubků ale pomocí plastových zarážek.
obrázek č.11 - pohled na plošný spoj vycházející z typu B73
obrázek č.12 - další část elektroniky vycházející z typu B73
obrázek č.12 - další část elektroniky vycházející z typu B73
Na obrázcích 11 a 12 je možné vidět známé elektronické desky, které používá již mnohokrát zmiňovaná Tesla B73 Hi-Fi stereo.
obrázek č.13 - pohled na magnetofon vyjmutý ze své skříně
obrázek č.14 - plošný spoj ze strany součástek
obrázek č.14 - plošný spoj ze strany součástek
obrázek č.15 - setrvačník
Setrvační vychází z typu B73 - CM160 ovšem liší se zásadním rozdílem. Tónová hřídel je ze spodní části, než je běžn známo. Řemínek je veden spodní částí setrvačníku a ze strany páskové dráhy je nepatrně osoustružen aby bez problému usedl pod páskovou dráhu. Jeho uchycení vychází z řady Tesla B5, což umožňuje jeho výškovou regulaci pomocí středové plastové (silonové matice). Řemínek je standardního průměru a velikosti jako je tomu u jiných typů magnetofonů s rychlostí 9 a 19 z produkce Teslay.
obrázek č.16 - táhlo pro přepínání rychlostí 9 / 19 a systém přivíjecí spojky
Bohužel funkce přepínání rychlostí je čistě jen mechanická a neni zde také elektronické přepínání frekvencí. Na plošném spoji potřebné spínače jsou, ale mechanizmus k nim dokončený není. Ovládání přivíjecí spojky je uzpůsobeno pro elektromagnet, který ovládá přítlačnou kladku setrvačníku a jeho tónové hřídele.
obrázek č.17 - mechanický prvek záznamu a funkce vypínání magnetofonu z proudu
U modelu B73 Hi-Fi stereo je spínač pro funkci záznamu ovládáno táhlem od tlačítka na přední straně magnetofonu. Podobné je tomu i u tohoto prototypu, ovšem s doplněním drobného mechanizmu přímo na plošném spoji. Dále se nám naskýtá pohled na tlačítko, které umožňuje funkci vypnutí magnetofonu na konci pásku ze sítě. Je to ovládáno pomocí dalšího elektromagnetu, který při přejetí kovové fólie sepne jak elektromagnet posuvu, tak i jištění vypínače napájení.
obrázek č.18 - vrchní kryt magnetofonu

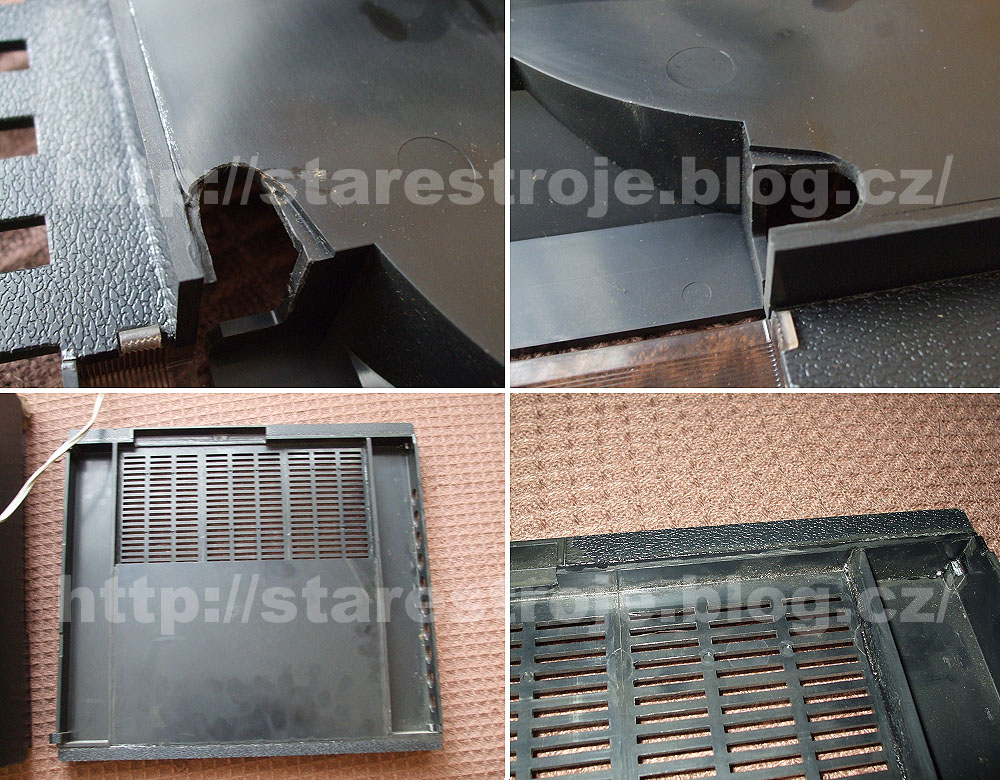

obrázek č.19 - detailní pohled na vrchní a spodní kryt magnetofonu - poskládán z několika dílů a ty jsou slepeny k sobě.
Na tomto obrázku je patrné, že přední, zadní i obvodový díl skříně je poskládán ze všeho možného.
obrázek č.20 - na výrobu zadního krytu byl nespíše použit materiál z magnetofonu B70
video s opraveným a plně funkčním prototypem:
Článek pro Vás napsal Vilda
Pokud vás cokoliv zajímá k tomuto přístroji, napište na fórum: http://starestroje.blog.cz/1004/forum-volna-diskuze
