Petr.116 moja B3 pred repasovaním (WEB)
Uvidíš až ju dám do pucu... len ten chýbajúci plast - lepiaca lišta ma štve
Ale ja to zoženiem alebo vyrobím repliku to je najmenej
bouchy[1404]:
Jo - existuje ten nesmysl, ale je to podfuk obchodního charakteru na lidi ...
Tutéž "službu" udělá běžný BIAS ... Jen by mě zajímalo, jak lidem vysvětlí, že zmagnetovanou páskovou dráhu to neřeší ...
kus textu z linku Web:
Automatic degaussing system ADMS (Automatic Demagnetizing System) original with an Aiwa is carried.
At ADMS, whenever it turns on a power switch, the degauss oscillator in a deck sends high frequency current through a head, and a degauss is completed in a little less than 1.5 seconds. The head state clean thereby always is maintained.
Suma sumárum - blbost. Mimo jiné - ten stroj v odkazu nemá ani 3 hlavy, tam by se to dělalo hůř ...
Suma sumárum - ptákovina a nezabýval bych se tím ...
balenoGLX | 16. prosince 2011 v 15:12Na dvouhlavém stroji se obvykle v podstatě krom capstanu ani nemá co zmagnetovat...Hlavy se odmagnetují sami zapnutím a vypnutím záznamu, zbytek věcí, co přichází do styku s páskem obvykle z hliníku, duralu, mosaze, nerezu a jiných nemagnetických materiálů, takže tam nějaká demagnetizace postrádá smysl. A nevidím důvod, aby při troše opatrnosti člověk zamgnetoval hnací hřídel...už to tu omílám asi tak podesáté.
Většina lidí nemá ve starých magnetofonech v naprostém pořádku jak nastavení hlav, tak stav a kalibraci snímací i záznamové cesty, ale donekonečna řeší ptákoviny...
pukel | 16. prosince 2011 v 15:29[1404]:Petr.116 to pochopil...viď tých smajlíkov v príspevku 1401
Petr.116 | 16. prosince 2011 v 16:15balenoGLX[1406]:
Asi takto ... mám osobní zkušenost s tím, jak mi jeden kámoš na strahovské koleji nevratně poničil pracně získaný měřicí pásek z Tesly opomenutím řádně odmagnetovat všecko včetně dráhy. Nevím, co s ní dělal předtím (myslím páskovou dráhu).
Od té doby mám na tom pásku lupance, poklesy úrovně apod.
Nicméně bych to upřesnil :
Odmagnetování dráhy - všech magnetických věcí na cestě pásku bych viděl hlavně pro zabránění poškození pásků jako takových.
Samozřejmě BIAS má hlavně za úkol nastavit pracovní bod pásku na B/H charakteristice a mazat pásek pomocí štěrbin mazací hlavy, ale taky zajistí periodické odmagnetování záznamové hlavy a samozřejmě mazací. Takže u 2 hlavých strojů je to v pohodě. Proto mi přišlo k smícho to ADMS u AIWA 2 hlavého stroje
Podmínkou je samozřejmě co nejsymetričtější průběh BIASu bez stejnosměrné složky.
Ale protože tu máme i 3 hlavové stroje, je potřeba myslet i na ně. Snímací hlavu neodmagnetuje BIAS. To musí někdo udělat. A ne pouze jednou. Když budu uvažovat o kvalitě vazebních kapacit na vstupu snímacích zesilovačů a o tom, že nejsou ideální, je nutno připustit myšlenku, že i když se kolem stroje nemotá nemehlo se silně zmagnetovaným šroubovákem, že nezaškodí občas hlavy odmagnetovat vnějším polem.
A teď do mě ....
Enter | 16. prosince 2011 v 19:51[1395]: Po odúmrtí E72 z jakéhosi podobného důvodu jsem se nechal přesvědčit na Nokii E7 (dotykový displej už nikdy!) a po 15 letech u Nokie jsem skončil u BlackBerry. Od té doby mlátím hlavou do zdi, proč jsem se vůbec kdy v životě zabýval tím finským shuntem.
Enter | 16. prosince 2011 v 19:52[1405]: No to neudělá. Samozřejmě, že odmagnetovací kleště to nenahradí ale je to lepší, než drátem do oka.
Petr.116 | 16. prosince 2011 v 20:34Enter[1410]:
jasně ... však jsem taky měl na mysli jen drobné věci.
Kleště jsou kleště (v nouzi cívka z telefonního relé s přiměřeným vinutím ... všechny ferromagnetické díly mají snaho za tím utíkat
Pak rukou pomalu do dáli ... a vypnout. A je to ...
Ale pointa byla v tom, uvést na pravou míru to ADMS, aby se nenechali lidi zblbnout - a už vůbec ne nějakou AIWOU (tu jsem vždycky považoval za levnou bránu západu do republiky) ... jsou lepší Japonci ...
[1409]:
nechci tu ten OFFTOPIC moc rozvádět, ale asi máš pravdu - až se to posere, udělám něco podobného.
pukel | 16. prosince 2011 v 21:11[1411]:Petr.116 a najlepšie je napájať to relé jednosmerným napätím!!!!
pukel | 16. prosince 2011 v 21:20schválne , kolko by ste za to dali?:
http://elektro.bazos.sk/inzerat/12038821/SONY-TC-366.php
Petr.116 | 17. prosince 2011 v 0:05pukel[1414]:
... beze srandy : to mně víc zaujaly ty Maxelly ... Co se Sony ...
pukel | 17. prosince 2011 v 0:28[1416]: Petr.116 , nebudeš mi veriť, ale mňa tiež!!! Naozaj!! Naviac keby to bola aspoň 377.. ale pásy by som bral..
Enter | 17. prosince 2011 v 0:56 Enter | 17. prosince 2011 v 0:59[1405]: Mimochodem, mám doma i dělníka AD-F 660, tříhlaváč s ADMS. Jak to?
pukel [1414]:
Možná tak 400Kč - 500Kč, víc asi ne. Ale to jen obrazně řečeno. Že bch po té 366 nějak toužil se říci nedá. ![[:tired:]](../../../../bs.jxs.cz/ublog/emoticons/tired.gif "[:tired:]")
Enter [1418]:
Kamarád má "boombox" AIWA a je to poměrně pěkná mašina. Nemyslím si, že by tato značka dělala nějaké křápy. Ten radiomagnetofon má mechaniku řízenou pomocí elektromagnetů, dále to má vyhledávání písniček na kazetě, dva velké asové reproduktory, dva výškové reproduktory, západní FM, stříbrné provedení, moc pěkný přístroj.
Petr.116 | 17. prosince 2011 v 2:34Enter[1418]:
To nebyl výpad spíše tu firmu moc nemusím, protože kousky z historie, které znám, byly nic moc. Je to věcí názoru.
... pokud jde o ADMS u 3 hlaváčů ... asi takto, asi by to chtělo se podívat na schéma. Podle obchodních údajů se seriózní názor udělat nedá. Čistě technicky - když ale někdo napíše jako hlavní parametry stroje ADMS, asi Ti je jasné, co si o takovém výrobci nebo prodejci myslím.
Pak ze mne padají takové reakce. To se nediv - samozřejmě jsem se Tě nechtěl jakkoliv dotknout ...
To by mezi námi kamarády vůbec mělo být pravidlo: nezabíjet se kvůli technickému názoru.
Prostě je to názor.
Musím do postele - zítra mám soustu práce a dopoledne návštěvu
Dobrou ...
balenoGLX | 17. prosince 2011 v 13:27[1408]: Záměrně jsem proto napsal 2-hlavé. U samostatné ZH a SH je to samo jiný. Tam nelze SH normálně odmagnetovat BIAS-em...Jinak snímací hlavu je docela dobré připojovat ke snímacímu zesilovači přes slušný svitek...což však kvůli rozměrům svitků kapacity kolem 10uF nejde vždycky.
[1414]: Ten TC-366 vyzerá byť v excelentnom stave (zvonku)...ale nejak po ňom netúžim. A reálna cena tak do 100€.
[1418]: S Dragonem.
Ale to je moc těžký srovnání...Nakamichi vs. Aiwa. Je to asi jako srovnat VW Phaeton a Jaguar XJ8. Parametricky a výbavou můžou být 1:1, nebo na tom může být klidně Phaeton líp (co se motorizace týče asi i je)..no ale Jaguar je Jaguar.
Petr.116 | 17. prosince 2011 v 16:29balenoGLX[1422]:
Ohledně toho ADMS - ta moje glosa byla určená spíš obecně ostatním - to vím, že Tobě je to jasný
Petr.116 | 17. prosince 2011 v 18:57[http://starestroje.blog.cz/1112/sraz-lidi-stranek-starestroje/komentar/96024150]
To jsem zvědav, zda tento link bude fungovat. Kdyby ne, je to odpověď pro pukelíka z mejdanové diskuse :
Mám tam A277D a bez špičkového detektoru ... 12 LED /kanál.
pukel | 17. prosince 2011 v 19:06[1424]:Petr.116 dík..tie vykopávky 277 ešte niekde tiež mám, a mal som aj zopár LM3914 ale neviem kde sú že si tam pred tie 277 dal našu 1458? a ozajmáš to v bodovom alebo páskovom režime? Tá DPS musela byť dosť velká..kam si to preboha vopchal
pukel | 17. prosince 2011 v 20:00[1425]:Petr.116 dík, ja som vlastne zabudol že B11x má vlastný zosilovač indikátorov tak na budenie tých 277 nie je potrebný 1458.. celkom pekná DPS
Petr.116 | 17. prosince 2011 v 20:02pukel[1428]:

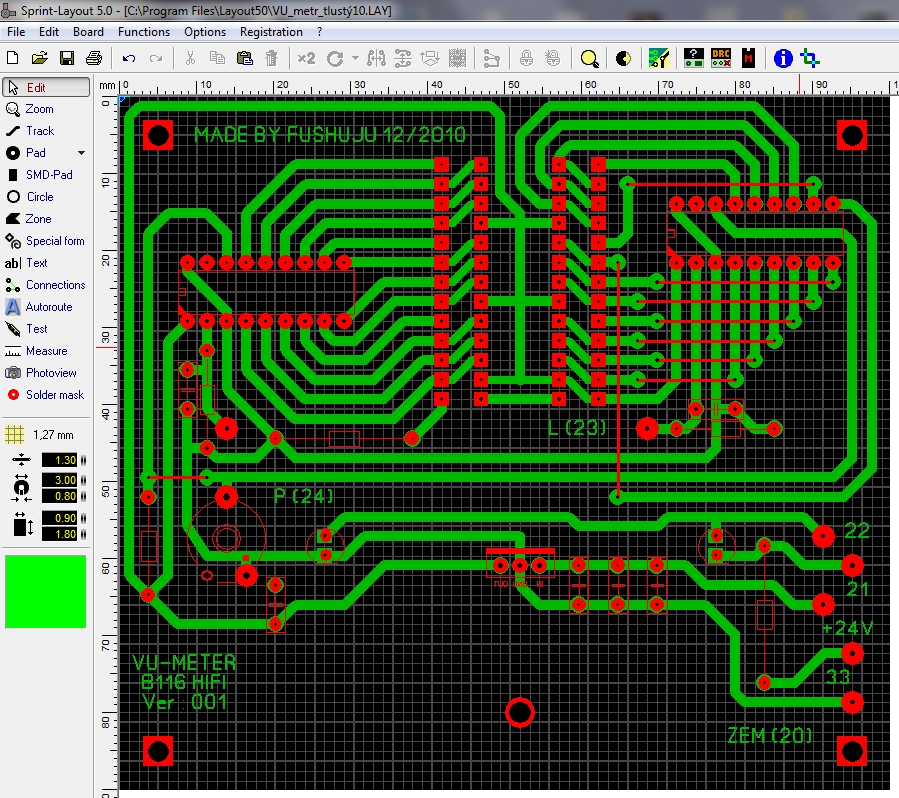

Vcelku mne to se Sprint Layout 5.0 baví.
Rychlé a efektivní
balenoGLX | 17. prosince 2011 v 20:48Pěkný to máš Petře. Jinak já používám Eagle.
pukel | 17. prosince 2011 v 20:52[1433]:tak Eagle je proti Sprintu Jaguár.. Ale ten Sprintík sa mi páči na rýchlé návrhy..len škoda že sa tam nedá podložiť obrázokj ako layer.. a podla neho malovať..
HK | 17. prosince 2011 v 22:47Ahoj píšu zase ohledně té přivíjecí spojky řady B5. Konkrétně B100.
Dodnes jsem nepochopil jak má fungovat. Při otáčení vrchní částí spojky doprava to má volně prokluzovat nebo ne? Potom mě naprosto uniká smysl těch třech gumiček. Při převíjení zpět ta spojka zajišťuje prokluz aby se to vůbec rozjelo a při převíjení vpřed ty gumičky přece způsoběj, že se namáhá ten řemínek od setrváku ke spodním dílu spojky. Při přehrávání ta spojka prokluzuje a nepochopím, kde může vzniknout tah na pásek.... Nemám ty gumičky náhodou obráceně
pukel | 17. prosince 2011 v 22:55[1435]:medzi ľavím a pravým unášačom je rozdiel v uložení tých gumičiek!!!v každom idú z inej strany!!
zajtra ti to odfotím a dám na rajče...
pukel | 17. prosince 2011 v 22:59[1435]:inak tu tento maník sa práve vyhral s tými gumičkami..je to borec máš tam aj videá a je to asi v strede celého pojednania o B100
http://oldradio.tesla.hu/szetszedtem/324tesla-b100/orsosmagno.htm
HK | 17. prosince 2011 v 23:20[1437]:
Jo aha, tak jsem je měl obráceně.. Dík. Jinak je to opravdu borec a docela zajímavě vypadala ta přítlačná kladka :d
Enter | 18. prosince 2011 v 0:15[1422]: Jj., to srovnání VW vs. Jagouš je hezké a správné. Ale já od Jaguárů jedině XJ-S 5,3 HE . Jinak Dragon mi přijde přeceňovaný, raději bych se nechal porazit Alpinou nebo Tandbergem.
HK [1435]:
Zdravíčko... odpověděl jsi si sám Ty gumičky máš obráceně Při převíjení v před tam nemá docházet ke tření. Při posuvu pásku v před se ty gumičky bloknou a vzniká síla pro pohon pravého unašeče. Tato spojka neni shodá pro levý a pravý unašeč.
HK | 18. prosince 2011 v 11:08[1440]:
Jojo už jsem to pochopil. Velké namáhání toho řemínku od setrváku při převíjení zpět je asi normální..
HK [1441]:
Ano přesně tak. Při převíjení vzad slouží tato spojka (neustále poháněna řemínkem od setrvačníku) jako brzda cívky tak, aby pásek byl napnutý a "nelítal" při navíjení na cívku.
Levá spojka, která je též s funkcí přibržďování, by též měla být volně otočná pouze když se pásek převíjí zpět. Při převíjení vpřed, nebo posuvu pásku přibržďuje levý unašeč a napíná pásek.
pukel | 18. prosince 2011 v 19:28Vildo koho stroj mi to pripomýna tou nálepkou?
http://elektro.bazos.sk/inzerat/12062637/Darujem-kotucovy-magnetofon-B-90.php
Standoch | 18. prosince 2011 v 19:51[1443]: Koukám že ten prodejce umí fotit stejný fotky jako Vilda.
Vildo Mor ho! Bij ho! Hrrr na něj!
No tak pojďte kluci vememe si klacky nemůžem to takhle nechat bejt !!!
Zloděj jeden
pukel | 18. prosince 2011 v 19:58[1444]:ešte že ho chce len darovať za 1€! to ho trochu omlúva!!
[1444]: To je normální... taky svoje fotky nacházím na bazoši, sbazaru, aukru...
Petr.116 | 18. prosince 2011 v 21:02pukel[1445]:
... neomlouvá ! Krade a tak mu upadne a přeju mu, aby ho kvůli tomu nechala !!!
Moje babička měla napsané v knížkách, co půjčovala : " ... Kdo tu knihu ukradne, tomu ruka upadne, zahnije a zasmrádne ..."
Ale proč jen ruka, že ...
pukel [1443]:
Já to beru s nadhledem Alespoň mám zdarma reklamu Okopíroval fotografii s vodotiskem. Sběratel bude mít o ten magnetofon určitě zájem, když podlep budíku jez z B100A a je tam armádní nálepka
Jinak, s Bazošem mám "skvělé" zkušenosti už z dřívějška, kdy se na něm objevil prodej Škody 120L a byly tam moje fotky s popisem, že v autě je motor z Favorita. Že si to nepamatuji, tu montáž motoru z fáčka
Enter | 19. prosince 2011 v 1:50Měl bych dotaz, nejspíše asi na Balena: Nabízí se mi za velmi přijatelný peníz Sony TC-755, můj dlouholetý sen. Je u tohoto modelu něco, na co by bylo potřeba dát si obzvláštní pozor?
balenoGLX | 19. prosince 2011 v 14:05[1439]:A nepatří i Nakamichi pod Alpine? nebo si to zase pletu s Luxmanem, nebo něčím jiným? Nejsem teď totiž jist...
[1443]: Treba ho zasypať telefonátmi, či tovar, ktorý ponúka je skutočne ten istý, čo na fotke.
[1449]: TC-755 jsem si osahal jen zvrchu (+ poslech) a nějak do něj zalézt jsem neměl možnost, takže moje rady by byli jen tlachání do větru, případně věci opsané z netu. A i kdybych to rozebral, tak podle jednoho kusu bych si netroufal tvrdit, co bude jednoznačná slabina. Jak se mi ale ten magič jevil celkově, tak si nemyslím, že by měl mít nějaké fatální mouchy.
Enter | 19. prosince 2011 v 17:04Ad [1439]:: Pod Alpine patří Luxman, Nakamichi patří, nepletu-li se, pod Harman Group.
Ad [1449]:: Tak já do něj asi půjdu. Ona je ta cena totiž taková, že když prodám CM 130 za cenu, za kterou se obvykle prodává, tak jsu dvě třetiny TC-755 zaplaceny. Já mám relativně dlouholeté zkušenosti (4 roky téměř denního nasazení) s TC 788-4 a ten stroj byl naprosto bezproblémový. Je to pravda plné řemínků ale ty se vždycky nějak seženou a jinak jsou mechanické díly brutálně předimenzované, hlavy prakticky neopotřebitelné...
[1452]: baleno: Hezky sis pohrál, pěkný polšňák, a máš pěknou dílnu A ty VU metry - paráda.
Jinak jsem si konečně uvědomil, co mi na té B73 tak vadí. Bez krytů totiž vypadá dobře, tak jsem přemýšlel a -JSOU TO TY HNUSNÉ ODPORNÉ VELKÉ PLACATÉ knoflíky korekcí!!! Když se z B73 sundají, je z ní najednou pěkněj magič... tož tak ( Ale CMko to samozřejmě furt není )
Jinak mám nový přírůstek, který jsem delší dobu chtěl - Unitra (Tesla) M2405S - pěknej Přes vánoce rozeberu, poopravuju, seřídím, nafotím a dám na web
balenoGLX | 20. prosince 2011 v 17:19[1453]:Pošlem im životopis?
[1454]: Děkuji.
VU metry jsou z čínské stránky dealextreme, rozměr sedí s původními metráckými a líp vypadají, tak jsem je použil. Ale kvalitativně to zase až takové terno není.
Na pološňáku jsme pracovali dva. Abych si nepřisvojoval slávu, která mi nepatří - kolegu ten eagle hodně baví (mně zase moc ne), takže ta DPS je tak nějak jeho výtvor. Já zase raději dělám tu obvodařinu - navrhuju, zkouším, ladím a diuktuju topologii. A když už začnu dělat na kabeláži, ohromně se těším, co z toho vzejde, jestli to pojede a jaké to bude mít vlastnosti.
K B73...jo, ty ovladače korekcí jsou otřesné (i když na druhou stranu se s nima dobře manipuluje). To je to, co ten magneťák nejvíc hyzdí. Kdyby na tom panelu byla pěkně udělaná stupnice a knoflíky z B730, hned by to vypadalo jinak.
[1455]: Jo, ten se mi vždycky líbil. Po technické (tedy spíš elektronické a zvukové) stránce to sice fakt žádný zázrak není, ale exteriér je opravdu hodně dobrý. Působí jako velmi kompaktní s výborným zpracováním.
Standoch | 20. prosince 2011 v 20:21[1452]: Pěkný Šikula
Chci se zeptat dělal jsi i nějaké upravy na mechanice?Jako třeba na té tvojí B115-jinak jak jsi daleko s ní?
balenoGLX | 20. prosince 2011 v 20:34[1457]:Ne, mechaniku jsem nechal tak, jak byla (krom úpravy brzd a výměny předlohy za novější). Možná ten magnetofon ještě dostane optickou závoru do páskové dráhy, aby autostop fungoval i při přetržení a poruše navíjení pásku, ne jen přes vypínací fólii. Jiank tam nebudu dělat nic. V B73 není na nějaké machinace prostor.
3-motorovou B115 jsem zatím odložil. Mám ještě nějaké resty ohledně oprav, takže musím dokončit to, pak reprobedny a uvidím, jak to bude s časem. Krom toho se mi u tý B115 neosvědčili původní ss motory, takže budu hledat něco vhodnějšího.
All: Tak Unitra M2405S už taknějak hraje - jen nahrubo rozchozená a vyčištěná pásková dráha (samozřejmě to přijde rozebrat pořádne a seřídit, promazat...) První dojmy: Mechanické ovládání perfektní, lehký chod kláves, vzájemně jsou blokované, dost funkcí (neví někdo, na co je ta poslení poloha vpravo na přepínači funkcí? Takové to ležaté M?) Jinak škoda, že je to jen dvouhlaváč. Ale co mě dostalo je ZVUK! Kua to hraje, na vestavěné repráky, basů a výšek nadbytek, jako nějaké třípásma :-O Samozřejmě výkon tak 5W, takže žádný kravál, ale zvuk velmi příjemný, korekce s obrovskou účinností - holt poláci ty korekce uměli. Žádná tesla se tomu na vestavěné repro ani nepřibližuje, nehledě na to, že to má dvě repra po stranách, takže to hraje opravdu stereo
Jinak perlička - na zkoušení jsem bafnul první pásek co byl po ruce a asi hodinu jsem se vztekal, že to strašně kolísá... No samozřejmě jsem pak přišel na to, že je to strašné kolísání nahrané na tom pásku ale už jsem byl vzteklej
HK | 20. prosince 2011 v 20:50[1458]::
Do B115 mě teď napadla jedna úprava. Docela napříjemné je, když zapnu posuv na začátku pásku a folie ho hned vypne.
Určitě by šlo připojit ten odpojovací obvod relé přes časový spínač s vhodnou dobou-o něco větší než je čas po který jede zaváděcí páska při nejnižší rychlosti.Bylo by to nějaké zapojení s 555 nebo čímkoli jiným: možná by stačilo upravit kapacitu kondenzátoru v původním vypínacím obvodu.
[1460]: No mi třeba to vypínání vyhovuje... dám zaváděcí pásek na cívku a pustím přetáčení vpřed, mgf během chvilku vypne na té folii a pásek už je u hlav, jen spustím play a hraju...
Řešení by bylo taky udělat to jako to má ta Unitra co ji teď léčím nebo např. tuším B4, aby se pásek vypínacího kontaktu dotýkal jen, pokud je levá cívka prázdná, pokud je plná, pásek se vypínacího kontaktu nedotýká...
Petr.116 | 20. prosince 2011 v 21:42Já myslím, že optimální je POUZE otická závora v dráze (jak se zmiňoval balenoGLX) a žádné kontakty
Já jsem to měl u jednoho prototypu, co jsem tu o něm psal a pohoda. Daleko lepší automatika všeho.
a) při přetržení (odpadne ta mechanická opičárna z Přelouče s pofidérním kontaktem na kostru, ovládaným taháním pásku v dráze tím trátěným nesmyslem - fuj)
b) zjednoduší se tím i ty páky (nemusí tam být ten kablík, který tak či onak zatěžuje tu páku
c) pásky mohou být bez té praštěné fólie
Uvažuju, že tu závoru dám do obou B116 (čtvrtstopé i půlstopé) a odstraním ty drátěné páky a kontakty z dráhy
Petr.116 | 20. prosince 2011 v 21:43otická -> optická
Jo a ještě něco - dá se pak dobře dobastlit spolehlivé vypínání všeho na konci (1 relé, trocha elektroniky + optron kvůli oddělení sítě) ...
Petr.116 | 20. prosince 2011 v 21:47balenoGLX[1458]:
Závoru tam dej určitě - jak jsem psal výše. Posílal jsem sem nedávno i schéma mojí prototypové elektroniky (viz ta vyhraná okresní HiFi AMA) s vypínáním na konci neno při přetržení. Klidně Ti pošlu celé schéma ...
[1464]: Já se zeptám asi jako debil ale kam chceš umístit tu optickou závoru? Při přetržení pásku je to jasné, ale co třeba při zastavení navíjecí cívky? Jako to m CMko - udělá li se smyčka, vychýlí se ta páka dolů a vypne... není mi ale jasné, jak to řešit závorou bez mechanického prvku...
Petr.116 | 20. prosince 2011 v 22:02libor[1465]:
... když dojde o osvícení čidla (zmizí zaclánějící pásek), mj. sepne tranzistor a aktivuje původní vybavovací elektromagnet a ten zruší FUNKCI (play, FF nebo RW) ...
audiotechnika-libor | 20. prosince 2011 v 22:04[1466]: No to chápu, ale pokud se zastaví navíjecí cívka, pásek odnikud nezmizí, jen se začne vymotávat vedle magnetofonu na zem.
Jako situace, že by se mi při přehrávání přetrhl pásek se mi jesště nestala, ale cívku jsem si zastavil už několikrát
... je to ve schématu automatiky (1. obrázek)
[1468]: Ale jo Petře, já vím jak funguje optická závora, i schéma bych si na ni uměl vymyslet a namalovat, ale není mi jasné umístění, aby vypnula i při poruše navíjecí cívky...
Petr.116 | 20. prosince 2011 v 22:12libor[1467]:
Vím co myslíš - přestane být nataženej a páka s drátem atd.
Ale obdoba toho je to mechanické U (v jednom rameni KP101 a v druhém LED nebo žárovka).
Je to mezi capstanem a pravým sloupkem -tudíž při tom, kdy přestane být napnutý (např. vlivem pominutí tahu spojky napravo) klesne ze své výšky nebo se jinak deformuje - není svisle - a k osvitu dojde.
Petr.116 | 20. prosince 2011 v 22:17libor[1469]:
... samozřejmě chápu jistou míru nedůvěry v tumto případě proti jasné situaci, kdy pásek zmizí zcela.
Mám vyzkoušeno.
Sice mne teď napadlo, že 35 mikronů by se mohlo chápat hůř než 26 - je tužší a teoreticky by se mohl vlnit a smyčkovat svisle a nelehat si jako měkčí 26 ...
Já to testoval s 26 mikronovými pásky ...
baleoGLX [1452]:
Koukám, že z původní B73 toho moc nezůstalo co se elektroniky týče Mám na tebe otázku... co jsou zač ty budíky? je tam hodně velký rozdíl v napájení? Píšeš, že jsou stejně velké jako ty původní. Kmitají poměrně pěkně. Možná že bych se v tomto směru trochu opičil a dal pryč ty z B100A a vrazil tam tyhle.
Petr.116 | 20. prosince 2011 v 22:21libor[1469]:
Já Ti pak pošlu (až ten díl vyhrabu) fotku toho U s oběma prvky, abys viděl realitu. Fakt je, že to bylo dost široké (žádná úzká drážka na pásek) a v tom je ten fór. Ten pásek má tendenci si lehat dolů.
Ale určitě by to šlo vychytat ještě líp ...
Mně tam vadí ten drát a ten příšernej kontakt/nekontakt na kostru šasi. tak je to odprasené ...
[1470]: No to mám obavu, že fungovat právě nebude, ty rozdíly v osvitu by byly minimální a asi by to reagovalo na každé drobné pokrčení či slep pásku... proto by možná bylo lepší udělat to na kyvnou páku s rolnou jako to mají např. japonské kotoučáky.
Nehledě to, že vypínání na koncové folii má taky své výhody - např. pokud při přetočení pásku na začátek si jej chci znovu pustit, tak se vypne na folii a já dám jen play - nemusím pásek znovu zavádět do dráhy a do cívky. Ona optická závora jako doplňek - to si představit umím, ale nahradit vše jen optickou závorou asi nepůjde...
[1473]: Fotku určitě pošli, zajímá mě to moc. Ten drát je fakt divokej (ještě navíc zvonkovej- žádný lanko, aspoň u mé CM130) a šlo by to vyřešit jistě elegantněji
Petr.116 | 20. prosince 2011 v 22:33Vilda[1472]:
Nic mechanického nikdy nebude správně ukazovat - dej tam LEDky.
Trocha teorie (cituji z ARA 1/2000)
" ...Vlastnosti VU metru jsou definovány podle ANSI normy C165. Jedny z nejdůležitějších vlastností jsou dynamické parametry obvodu.
VU metr je relativné pomalý indikátor střední úrovně celovlnně usměrněného signálu, který by měl na výstupu dosáhnout 99 % jmenovité vstupní úrovně za 300 ms po připojení při překmitu 1 až 1,5 %.
Pro dnešní přístroje je tento způsob indikace nevhodný, protože nezahrnuje krátkodobé špičky signálu, jež zásadním způsobem ovlivňují zkreslení, ke kterému dochází například přebuzením magnetického pásku, limitací zesilovače nebo AD převodníku. Pro tyto účely jsou výhodnější tzv. Peak Program Meter - špičkové indikátory.
Jako standard pro tyto indikátory se bere definice podle německé normy DIN 45406.
PPM indikátor pracuje na integračním principu a s definovanou přesností zobrazuje pouze tak dlouhé špičky signálu, které mohou být slyšitelné (to
znamená při přebuzení vznikne již sluchem postřchnutclné zkreslení). Tento možná poněkud nejasný výklad je definován jako zobrazení úrovně -1 dB proti ustálenému stavu pro
signálový blok o délce 10 ms a indikaci úrovně -4 dB pro signálový blok s trváním 3 ms. To představuje časovou konstantu náběhu (attack timc) 1,7 ms. Časová konstanta doběhu(decay time)
je 650 ms, což je pokles výstupní úrovně (po ukončení signálového bloku) o -20 dB za 1,5 s. U nás je vžitý název VU metr, ale v daném kontextu jde o PPM
- špičkový indikátor. ..."
[1476]: Proto se u některých zařízení přidávala k indikátoru ledka - indikace špiček.
Petr.116 | 20. prosince 2011 v 23:03libor[1477]:
To jo, ale ten rychlý náběh bez překmitu byl obří problém ... a doběh se udělal pomocí kondíku ... ale pak to celé ukazovalo +-autobus (myslím tu úroveň průměrnou). Pouze špičky byly lépe indikovány.
Jinak jsem teď lezl po 4 a hledal tu správnou krabici (našel) a pak málem vzbudil ženu (mám Olympuse v ložnici.
Vyfoceno - za chvíli bude galerie čidla
libor[1475]:
Máš to na Web. Teď jsem se tu rozčiloval, nad tou různou hloubkou ostrosti - bylo to ve fofru.
... jinak jsem zapomněl přidat vedle metr. Takže :
a) celkem délka asi 44 mm, tloušťka 8 mm (hliník nebo dural)
b) to vyfrézované U ... 12 mm x 12 mm
c) celková výška 20 mm
Vejde se to do dráhy Bxxx mezi kladku a pravý sloupek. Natočením na jediném upevňovacím šroubu se to dá vyladit.
Otvor pro KP101 je menší a je zastrčený dál - aby tam nepadalo rušivé světlo z okolí.
Kdyby tam nebyla žárovička, ale LED, mohlo by to být na straně zdroje světla kratší. na druhé NE - kvůli zastrčení fotoprvku - viz výše.
Upevnění obou komponent - rychlovka pomocí 2 malých cuprextitových destiček, přišroubovaných 1 šroubkem zboku.
Thats all
Petr.116 | 20. prosince 2011 v 23:47Snad ještě (není to moc vidět) - ten malý otvor pro footoprvek má sraženou hranu - trošku reflektorový efekt.
That´s All ... tentokrát bez překlepu (missing ´)
Petr.116 | 20. prosince 2011 v 23:54[1476]:
Koho by to zajímalo víc, tak to číslo AMARA 1/2000 byl návod na stavbu studiového VU metru s rozsahem 62 dB (24 LED na kanál).
pukel | 21. prosince 2011 v 0:22[1481]:ale tento sa mi páči viac..len PIC..a tie ja neviem programovať..
pukel | 21. prosince 2011 v 0:23Petr.116 [1476]:
LED by v B73 vypadaly šíleně. Na tento magnetofon se to vůbec nehodí
Jo možná v jednom jediném případě, ale byla b to šílená piplačka to vyrábět. Udělat indikátor v provedení ručkového VU, ale stupnice by byla z SMD LED a byla vy udělaná do půlkruhu. Ručička by tam nebyla, blikala by ta stupnice, ale je to šílenot to vyrobit. Možná víš, jak to myslím.
aj starým VU ručičkám dokáže Mark Knopfler vliať život ...
pukel | 21. prosince 2011 v 0:38[1487]:VU s LED do polkruhu je fuj! aspoň mne sa to absolútne nepáči... keby moli meráky zo SM260 v nejakej verzii midi .. to by sa mi do B73 hodilo!!!!
pukel [1489]:
Jde ale o to, že ty LED by nebyly vidět. Budík by vypadal jako sériový co má B73. Takže černý s průhlednou stupnicí. Za tou stupnicí by byly zelené a červené vysoce svítivé LED.
Vilda[1487]:
Souhlas s Pukelem ... to by cukalo očima - odjakživa je pro oko příjmnější sloupec (a sloupcové a ne bodové ... to taky cuká očima).
A navíc Vildo, všechny VU metry doposud byly vždycky jako BARGRAFY ...
pukel | 21. prosince 2011 v 0:54[1490]:Vildo ja som ťa pochopil..ale mne sa to proste nepáči..keď polkruh (pre nedokonalosť oka ) tak jedine ručiky... keď LED tak logaritmický stĺpec..aspoň pre mňa...
pukel | 21. prosince 2011 v 1:08tu je jedna naprosto nevhodná FUJ konštrukcia (bodová!) VU metru..tomu by nepomohlo ani schovať to do meráku pod tmavu stupnicu (ani obdĺžnikové led!!) všimnite si jak to ťahá oči!!
pukel | 21. prosince 2011 v 1:08 pukel | 21. prosince 2011 v 1:14až teraz som si všimol že to nie je bodová ..na tom lavom segnete sa mi to zdalo.. je to strašné...absolútne nevyhovujúce...
Komentáře jsou uzavřeny.
Zde hledá
pukel[1400]:
... tady je dneska sranda ...
