JVC HR-D520EE
Monofónny VHS videorekordér
Chcel by som Vám predstaviť monofónny dvojhlavový videorekordér systému VHS.
Tento videorekordér som získal od dobrého kamaráta z Prešova ktorý je tiež návštevníkom tohto blogu.
Videorekordér som si hneď obľúbil pretože mam čo sa týka videorekordérov značku JVC /Victor/ veľmi rád. Ešte pred tým ako sa ku mne videorekordér dostal mi bolo oznámené že videorekordér je v podstate plne kompletný a funkčný, k videorekordéru bol originálny diaľkový ovládač a aj originálny návod na obsluhu v českom a iných jazykoch. Tento model videorekordéru bol vyrábaný okolo roku 1990. Videorekordér neobsahuje žiadne zvláštne funkcie. Ide o klasický model určený pre prehrávanie a záznam televíznych programov. Jediná nová funkcia implementovaná do mikročipov videorekordéru je funkcia DIGITAL TRACKING. Ide o funkciu pri ktorej keď sa zaradí prehrávanie videokazety tak elektronika videorekordéru automatický a naozaj presne nájde najvhodnejšie sledovanie stopy /tracking/ pri vyhľadávaní najoptimálnejšieho snímania stopy bliká zelená LED dióda ktorá indikuje činnosť systému DIGITAL TRACKING. .
Samozrejme funkcia sa dá aj deaktivovať a nastavenie trackingu môže užívateľ vykonať aj manuálne.
Okrem klasických funkcií pre prácu s videokazetou videorekordér obsahuje aj vstavaný tuner umožňujúci naladenie TV staníc v pásmach VHF a UHF a umožňuje uložiť ich až do 48 predvolieb. Tuner nie je vybavený hyperbandom teda neumožňuje plnohodnotný príjem káblovej televízie.
Videorekordér umožňuje naprogramovať záznam bez prítomnosti obsluhy až do 8 programových blokov počas 1 roka. Videorekordér si zapamätá všetky nastavené udaje a dáta ešte cca 60 minút po odpojení od napájania.

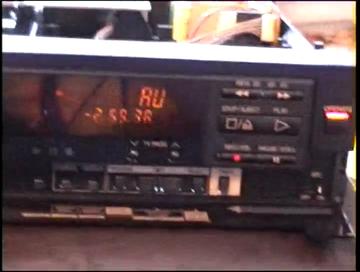

Čelný panel je veľmi prehľadný a tým aj elegantný. Ovládanie je jednoduché a rýchlo pochopiteľné. Ihneď dostupne sú tlačidlá a funkcie pre základnú prácu s videokazetou. Po odklopení krytu v pravej dolnej časti panelu sa sprístupnia aj ostatné funkcie.
V pravej časti čelného panelu sa nachádza aj fluorescenčný displej ktorý informuje o väčšine funkcií a stavov videorekordéru. Indikácia zaradenej funkcie mechaniky sa presunula už pod displej a je indikovaná pomocou LED diód. / PLAY - PAUSE - REC/ je vynechaná indikácia rýchlo posuvu v pred a vzad.
Jednotlivé funkcie sú asi jasné z fotografií takže ich tu nebudem podrobne popisovať.
Zadný panel poskytuje prevažne vstupno/výstupné konektory a pripojenia. Ide
o klasický anténny vstup AERIAL. Takisto je to anténny koaxiálny výstup RF OUT a nastaviteľný kanálom v pasme UHF. Takisto tam nájdeme aj vstupno/výstupný konektor SCART. Konektor PAUSE slúži na pripojenie videokamery ktorá je kompatibilná so systémom SYNCHRO EDIT
o klasický anténny vstup AERIAL. Takisto je to anténny koaxiálny výstup RF OUT a nastaviteľný kanálom v pasme UHF. Takisto tam nájdeme aj vstupno/výstupný konektor SCART. Konektor PAUSE slúži na pripojenie videokamery ktorá je kompatibilná so systémom SYNCHRO EDIT
Ako ďalšie na zadnom panely nájdeme aj prepínače útlmu a farebného systému a spínač tzv. TEST signálu pre pohodlné a presne naladenie video kanálu na televíznom prijímači. Samozrejme na zadnej stene je aj vývod sieťového kábla.
Diaľkový ovládač dodávaný k videorekordéru umožňuje ovládanie základných funkcií pre prácu v videokazetou, prepínanie predvolieb, nulovanie počítadla pásku. A programovanie záznamu bez prítomnosti obsluhy.
Keď som sa pustil do repasu a vyčistenia pristroja, vedel som že ma nečaká nič nečakané alebo prekvapujúce, ale predsa len čakalo, Pri čistení pomerne dosť plastovej mechaniky som narazil na problém v kazetovom výťahu ktorý neochotne zakladal a vysúval kazetu, ďalej to bola pridretá spojka unášačov čo spôsobovalo nadmerný ťah pásku v páskovej dráhe a krčenie spodného okraju pásky, samozrejme bola nutná výmena prítlačnej kladky. Videorekordér po skompletizovaní a vyčistení mechaniky prestal fungovať po elektronickej stránke. Nechcel štartovať. Po zapnutí sa o 2 sek. Na to vypol. Išlo o závadu v napájacom zdroji videorekordéru. Poslednou "lahôdkou porúch" bol nefunkčný a už raz menený tuner. Podarilo sa mi zohnať originálny do tohto prístroja a tak je teraz videorekordér plne funkčný a kompletný bez nejakého bastlenia. Snáď ešte nejaký ten rok poslúži.
Všetko podstatné som sa snažil zachytiť na fotografie a videosekvenciu.
autorem článku je Juraj Tarjányi
