Stolní tape deck TOSHIBA PT-490

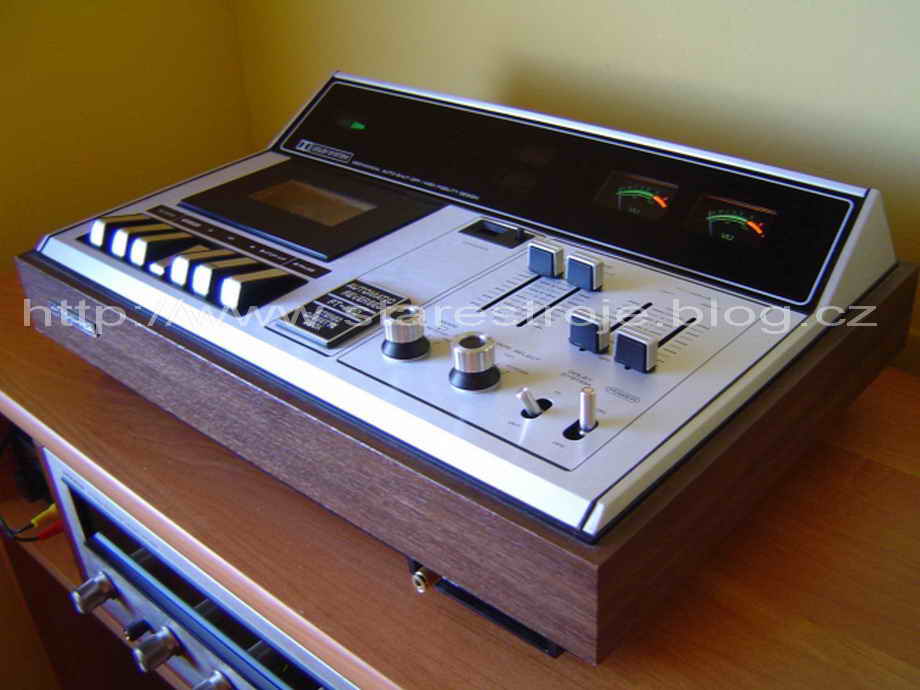

Tak som sa konečne dostal k napísaniu článku o tomto pre mňa (a možno aj pre vás ostatných) zaujímavom magnetofóne. Jedná sa o stolový magnetofón bez zosilňovača - tape deck s horizontálnym usporiadaním, s autoreverznou mechanikou (dual capstan) pri prehrávaní ale aj zázname, čo ma príjemne prekvapilo. Magnetofón má jednu kombinovanú reverznú hlavu a dve feritové mazacie . Jeho rozmery sú
430 x 135 x 345 mm, celková hmotnosť je úctyhodných 7 kg. No hold, poctivá kovová konštrukcia.

Elektronika obsahuje 29 tranzistorov, 17 diód a 4 integrované obvody - Dolby NR. Je modulovej konštrukcie vzájomne pospájaná prostredníctvom nezameniteľných konektorov, takže v prípade opravy sa dá elektronika jednoducho rozobrať na jednotlivé moduly.

Plošné spoje majú masku s popisom jednotlivých súčiastok, číselným označením umiestnenia jednotlivých konektorov. Len škoda, že sa mi nepodarilo nikde zohnať celkovú schému zapojenia.

Pohon celokovovej mechaniky zabezpečuje robustný striedavý motor neskutočne tichého chodu cez plochý gumový remeň. Case tvorí drevený obvodový plášť, vrchný panel je hliníkový a spodný kryt je plastový.

Čo sa týka technických parametrov, tak na nete som získal dosť chabé informácie :

· 40-16 000 Hz na CrO2

· Dolby NR

Magnetofón som kúpil na burze v dosť zlom technickom stave avšak vo veľmi dobrom vizuálnom stave.

Zistené závady:

· Magnetofón nehrá , nepretáča,

· na výstupe je len šum

· nenahráva

· Nefunguje logika reverzu

Tak, a pustíme sa do opráv . Po otvorení magnetofónu som okamžite pochopil, prečo vôbec nereagoval. Z plochého hnacieho remeňa ostal na dne spodného plastového krytu len čierny maglajz podobný mazutu. Bola od neho celá mechanika, trecie prevody...atď.

Takže všetko rozobrať, vyčistiť, premazať, poskladať, založiť nový remeň a nastaviť. Celkový čas cca 8 hodín.

Mechanika sa po tomto zásahu rozbehla príjemne tichým chodom, avšak nefungoval autoreverz, len na manuálny podnet z ovládacej klávesnice. Aj táto závada mala svoju pomerne jednoduchú príčinu - absenciu gumového remienka na pohon počítadla.

Ako som po hlbšom pátraní zistil, tak tento remienok plnil aj ďalšiu funkciu - svojou jednou stranou poháňal remeničku krokového motorčeka v tomto prípade zapojeného vo funkcii impulzného generátora. Takže celá logika autostopu a autoreverzu je závislá na tejto gumičke. Celkový čas cca 3 hodiny.

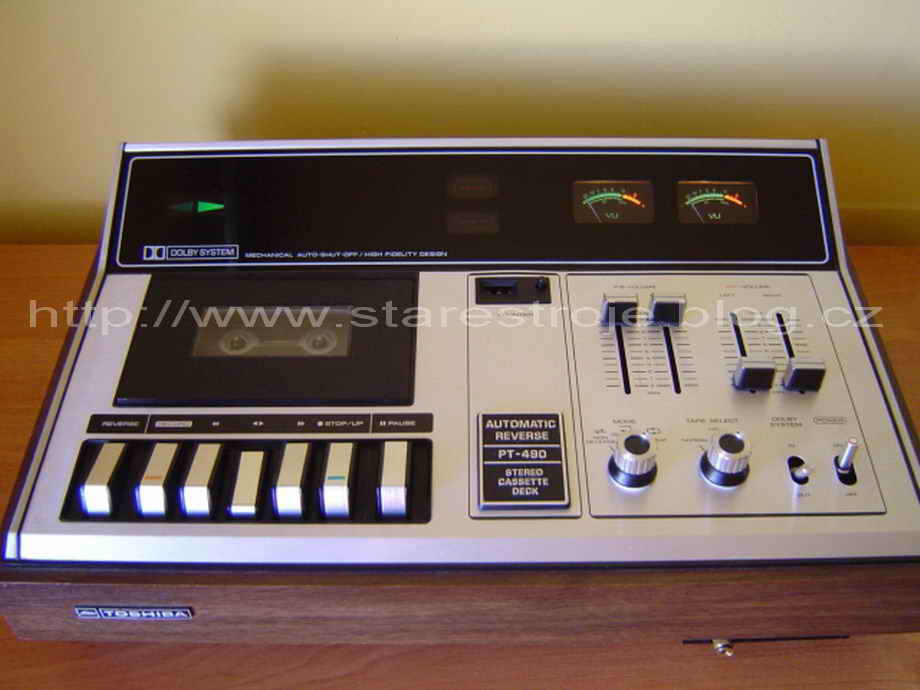

No a nakoniec prečo nefungovalo prehrávanie a nahrávanie? Zase prozaický dôvod - všetky ťahové potenciometre boli tak znečistené, že ich nestačilo len prestriekať, ale komplet rozobrať, odporovú dráhu a bežce vyčistiť - po tomto zásahu magnetofón prehráva a aj nahráva vzhľadom na svoj vek ( r.v. 1973) veľmi dobre. Celkový čas cca 2 hodiny. A ešte niečo k popisu funkcií: Ovládanie mechaniky je prostredníctvom pomerne veľkej a robustnej tlačidlovopákovej súpravy pohodlné - jednotlivé funkcie sú zrejmé z fotografií.

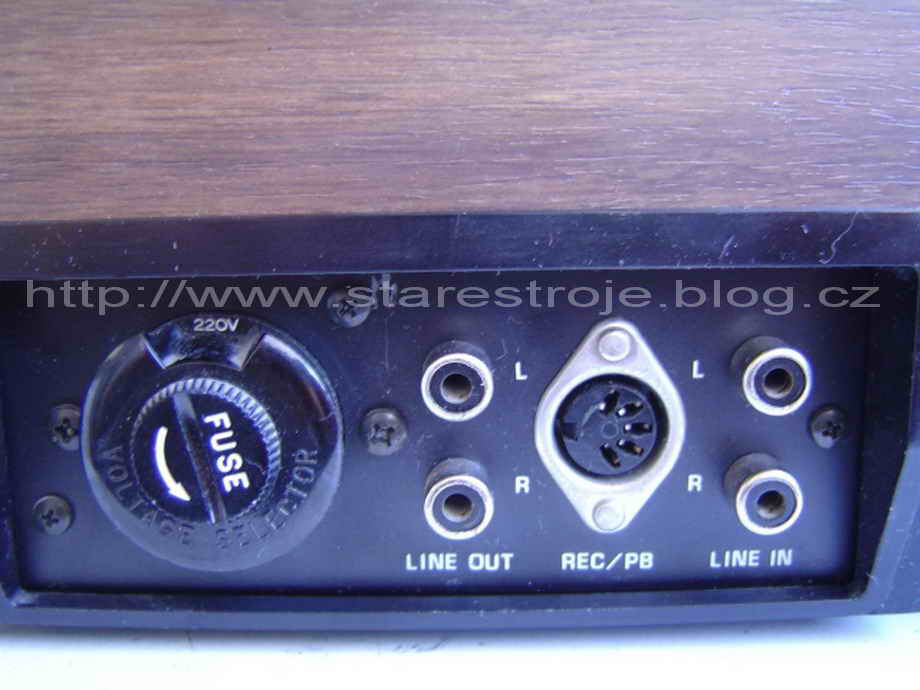

Ovládanie ostatných funkcií je jasné z priložených fotografií.
