TESLA 816A

6. září 2008 v 16:48 | BalenoGLX |  Tunery a receivery - typy
TESLA 816A Hi-Fi
816A3
Hlavný popis:
Stereofónny prijímač 816A je rozhlasový prijímač triedy HiFi, vybavený elektronickou dotykovou predvoľbou rozhlasových vysielačov vysielajúcich na vlnovom rozsahu veľmi krátkych vĺn (FM) v pásme VKV1 alebo VKV2 s vylúčením príjmu v medzipásme.
Okrem príjmu dopredu nastavených rozhlasových vysielačov na rozsah VKV má prijímač i možnosť voľby rozhlasových vysielačov v rozsahu VKV plynulým ladením. Na prijímači možno okrem vysielačov VKV prijímať programy rozhlasových vysielačov, ktoré vysielajú na na vlnových rozsahoch DV, SV a KV1, KV2.
Dobré príjmové vlastnosti prijímača na všetkých vlnových rozsahoch, hlavne však príjem stereofónneho rozhlasového programu vysielaného na rozsahu VKV ocenia hlavne milovníci kvalitnej reprodukcie, keďže prijímač spĺňa požiadavky triedy hifi a prijímaný program je bez porúch.
Výkonný a veľmi kvalitný nízkofrekvenčný stereofónny zosilňovač prijímača s menovitým výstupným výkonom 2x15W umožňuje kvalitnú reprodukciu prijímaného programu a záznamu z magnetofónovej pásky alebo gramofónovej platne a postačuje na ozvučenie menších spoločenských miestností, klubov a pod.
Na prijímač možno pripojiť: stereofónny alebo monofónny magnetofón, gramofón s magnetodynamickou alebo kryštálovou vložkou prenosky, stereofónne slúchadlá, reproduktorové sústavy (min 15 W/ 8 Ohm), ako i ďalší NF zoslňovač s vyšším výkonom.
Popis ovládacích prvkov (zľava doprava):
816A1

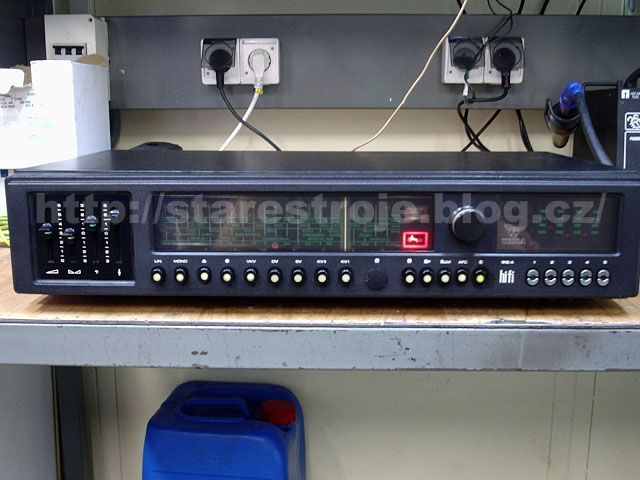

Predný panel:
  1. Regulátor hlasitosti
  2. Regulátor vyváženia hlasitosti reprodukčných kanálov - stereováha
  3. Regulátor hĺbok
  4. Regulátor výšok
  5. Linearizácia - vypne fyziologickú reguláciu hlasitosti
  6. Tlačidlo núteného MONO režimu
  7. Magnetofón - po zatlačení tlačidla sa zapne reprodukcia pripojeného magnetofónu
  8. Gramofón - po zatlačení tlačidla sa zapne reprodukcia pripojeného gramofónu
  9. VKV (65,6-73MHz , 87,5-104MHz)
  10. DV (150-340kHz)
  11. SV (525-1605kHz)
  12. KV I (5,95-7,4MHz)
  13. KV II (9,5-12,2MHz)
  14. Zásuvka pre pripojenie stereofónnych slúchadiel
  15. Tlačidlo odpojenia reproduktorov pri prevádzke so slúchadlami
  16. Šírka pásma - rozšíri kmitočtové pásmo naladeného vysielača na rozsahu AM
  17. ŠUM - umlčí šum pri prelaďovaní v pásme FM (VKV)
  18. AFC
  19. Sieťové tlačidlo
  20. Elektronická dotyková predvoľba vysielačov VKV (P1, P2, P3, P4, P5)
  21. Indikátor stereopríjmu
  22. Ovládač ladenia
  23. Indikátor vyladenia
  24. Indikátor zapnutého vstupu pre magnetofón alebo gramofón
  25. Indikátor voľby vysielačov VKV plynulým ladení
    816A2

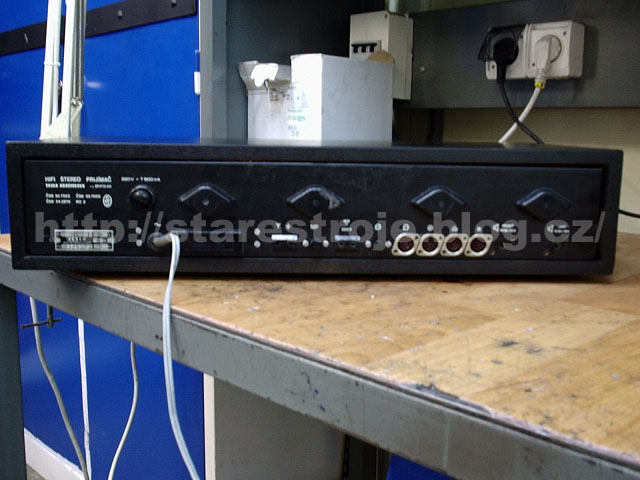

Zadný panel:
1. Sieťová poistka
2. Poistky koncových zosilňovačov
3. Zásuvka pre anténu AM
4. MP - miestny príjem
5. Zásuvka pre anténu FM
6. Tlačidlo prepínania vstupu pre magnetodynamickú, alebo kryštálovú vložku prenosky gramofónu
7. Vstup pre gramofón s magnetodynamickou prenoskou
8. Vstup pre gramofón s kryštálovou prenoskou
9. Kombinovaný vstup/výstup pre magnetofón
10. Napäťový výstup tuneru pre pripojenie ďalšieho výkonového zosilňovača
11. Výstup pre pravú reproduktorovú sústavu
12. Výstup pre ľavú reproduktorovú sústavu
Technické údaje:
Napájacie napätie : 220V +-10%, 50Hz
Príkon: 75W
Hmotnosť: cca 8,7kg
Rozmery : 548 x 117 x 315 mm
VF časť FM na výstupe R:
Vstupná impedancia 300 Ohm
Prepínateľný útlmový člen (MP) 26 dB
Mf kmitočet 10,7 MHz
Prah potlačšnia šumu 7uV
Prah stereopríjmu 15uV
Selektivita S300 44 dB
Interfernečný pomer pre zrkadlový signál 72 dB
Interferenčný pomer pre mf signál 80 dB
Odsup signálu od šumu pri Uvst=1mV mono 70 dB
stereo 62 dB
Celkový odstup rušívých nap. Pri Uvst=1mV mono 62dB
stereo 60dB
Prienik kanálov pri Uvst=1mV, 250-12 500 Hz 30dB
Potlačenie pilotného kmitočtu 19 kHz (MPX) 60 dB
Skreslenie pri Uvst=1mV, f=1kHz mono 0,5 %
stereo 0,7 %
Frekvenčná charakteristika 20 - 14 000Hz (-3dB)
Výstupné napätie 0,8V (10 kohm)
816A4
NF časť:
Výstupný výkon pri k=1% v rozsahu 40-16 000Hz 2x15W/ 8 Ohm
Kmitočtový rozsah pri úrovni -10 dB 20 - 20 000 Hz (3dB)
Prienik medzi kanálmi pri 250 - 10 000 Hz 40dB
Odstup rušivých napätí pri reg. hlasitosti na max. > 65dB
Rozsah stereováhy + 1dB - -nekonečno
Rozsah regulácie korekcií - hĺbky (100Hz) +10dB, -10dB
výšky (10kHz) +10dB, -10dB
Vstupné napätie a imp. vstupov: gramo I < 5 mV / 47 kOhm
gramo II < 200 mV / 1 MOhm
magnetofón < 200 mV / 1 MOhm
Prijímač ma veľmi dobré vlastnosti aj na vlnových rozsahoch v pásme AM, ale v dnešnej dobe už tieto údaje strácajú na dôležitosti, a preto sa s nimi nebudem zaoberať.
