Magnetofon Tesla B57 mono

1. září 2006 v 16:39 | Vilém Mitlöhner |  Cívkové magnetofony - typy
TESLA B57 mono

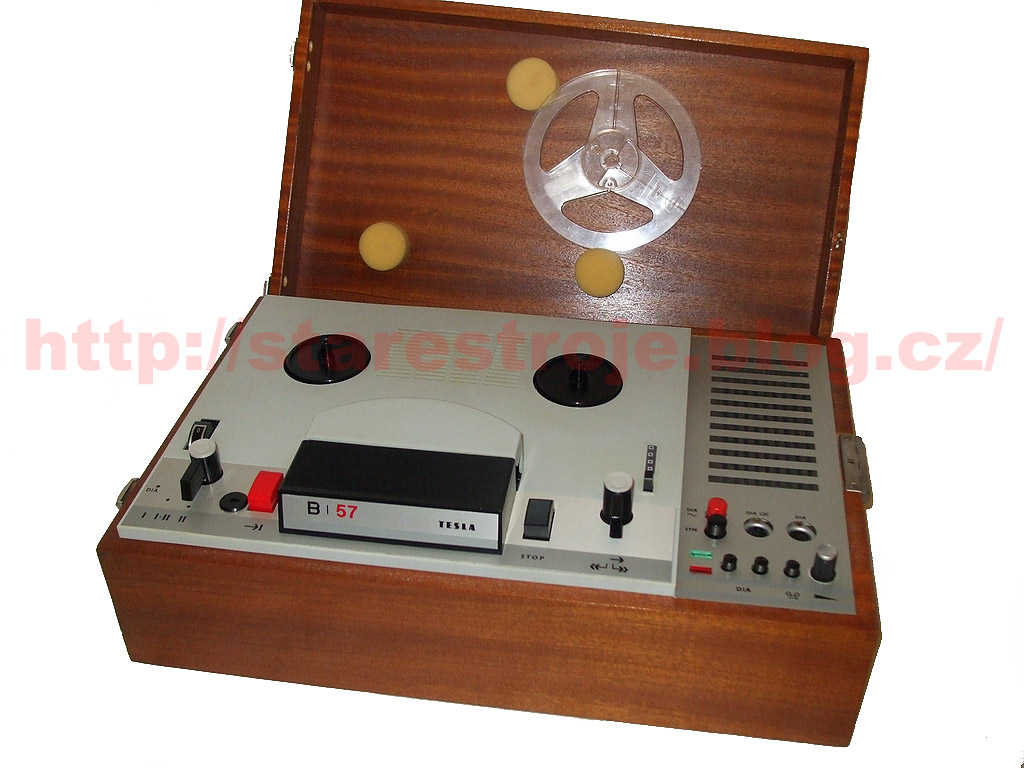

tesla-b57-1
Takto vypadal magnetofon Tesla B57. Jedná se o čtyřstopý jednorychlostní monofonní páskový (cívkový) magnetofon upravený pro školní účely. V Československu se vyráběl v letech 1972 - 1975. Rychlost posuvu pásku je 9,53 cm/s. Kmitočtový rozsah je 50 - 12000Hz.
Řízení záznamové úrovně je automatické, magnetofon není vybaven indikátorem záznamu (jako jediný z řady B5). Magnetofon má otočný přepínač mezi stopami 1-4 a 3-2 a je zde možnost odposlechu obou stop najednou. Dále je zde zámek učitelské stopy. Je zde možnost ovládání DIA projektoru .
tesla-b57-2
Ovládání posuvu pásku a převíjení v obou směrech je řízeno jednou pákou. Magnetofon se spouští vypínačem umístěným nad přepínačem jednotilvých stop. Magnetofon, co se týče transportu je řešen velice dobře, má oddělitelonou přívodní šňůru a ucho za které se bezproblému přenáší. Magnetofon na konci pásku automaticky vypne posuv, či převíjení. Může jej i zastavit během přehrávání, je-li na pásku záznam nahraný kmitočtem 4 kHz.
Jeho provoz je pouze ve vodorovné poloze. Ve výbavě je vestavěný reproduktor. Jeho rozměry jsou 460 x 300 x 150 mm a jeho hmotnost je kolem 11 kg.
Tento magnetofon jsem dostal od známého mého otce a byl (je) v podstatě "nový". Nebyl skoro používaný a vše je v naprostém pořádku. I řemínky jsou původný a bez poškození. Jediné co není původní díl je kryt páskové dráhy. Ten je použit po menší úpravě z magnetofonu Tesla B100 stereo.

video s magnetofonem Tesla B57:


Článek pro Vás napsal Vilda

Pokud vás cokoliv zajímá k tomuto přístroji, napište na fórum: http://starestroje.blog.cz/1102/forum-magnetofony

3 lidé ohodnotili tento článek.

Anketa

Jak se vám líbí cívkové (kotoučové) magnetofony?

Jsou perfektní 84.5% (2900)
Jo, daj se 4.3% (147)
Nemám tu čest, nemohu posoudit 4.4% (151)
Hnus! 6.8% (234)

Komentáře

1 Vilda Vilda | E-mail | 21. února 2008 v 23:59

Žádný komentář k B57 ? :-(

2 Martin z K Martin z K | E-mail | 15. března 2008 v 13:11

Ja mám Teslu B 117, čo je zrejme novšie prevedenie tohoto magnetofonu. Tiež je určený pre školné účely.

3 Vilda Vilda | E-mail | 19. března 2008 v 1:17

Martin z K:

jj, typy končící "7" byly tzv. "školní" magnetofony s možností ovládání DIA projektorů.

4 juraj juraj | 21. dubna 2008 v 18:04

zdravím, aj ja mam teslu B117 a pokial som ju dobre obsluhoval pri zazname bežnej hudby tak mam potom v tom zavadu, pokial som pochopil na to stopy 1-4 , 3-2 a potom sa to da prepnut ešte na DIA. na 1-4 je zaznam OK ale na 3-2 nič prosto ani nesmazaná páska. na stope DIA ani neviem čo nahralo, takže PLS prosím poradte ako to obsluhovať, diky moc

5 Ulver Ulver | E-mail | 24. dubna 2008 v 21:54

Juraj:

taky mám 117 ještě jsem na ni nikdy nenahrával ale možná že to není závada ale tzv. učitelský zámek ale možná je to blbost protože nevím jak přesně to fakčí .

Víš že to ten zámek má ?

6 Vilda Vilda | E-mail | 25. dubna 2008 v 0:59

juraj:

Pokud jde o ty možnosti nahrávání tak ať se jedná o stopu 1-4 nebo 3-2 tak mám pocit, že jde nahrávat na obě stopy naprosto bez problému, ale teď si jistý nejsem. B57 moc často nepoužívám, vlastně vůbec. Zítra ji vytáhnu ze skříně a vyzkouším nahrávání. Vím ale, že na stopě 1-4 tedy DIA je "učiteský zámek", který nedovolí na této stopě nahrávat bez "klíčku".

7 juraj juraj | 25. dubna 2008 v 14:22

aha tak pls potom daj vediet ako to teda funguje ale neviem teda kde zoženiem ten "klíček" pre odomknutie tej učitelskej stopy, nebude to nahodou niečo take ako sa používala DIN prepojka pri gramcoch NZC030 ked sa chcelo aby to hralo cez zabudovaný zosil ??? žeby sa to pchalo do zasuvky DIA ???

diky

8 Ulver Ulver | E-mail | 25. dubna 2008 v 18:21

Juraj:

ten klíč je vlestně reprokonektor a zasouvá se do vstupu který máš přímo pod nápisem TESLA 117 na pravé straně tak to zkus třeba je to ono.Chtěl jsem zkusit nahrávat ale dnes se ktomu nedostanu taky mně zajímá co vlastně ten zámek blokuje.

9 Vilda Vilda | E-mail | 26. dubna 2008 v 4:00

Nevim ja ta B117 ale pokud jde o B57 tak zámek učitelské stopy je mechanický a znemožňuje stisknutí talčítka pro nahrávání na stopě 1-4. Zámek je to černé kolečko vedle talčítka záznamu (to červené vlevo od krytu páskové dráhy).

10 Ulver Ulver | E-mail | 26. dubna 2008 v 9:08

Vilda,Juraj:

117 má elektronické "zamikání"funkce záznam a to při poloze voliče stopa 1-4 a ten klíč je jak jsem tady psal .To jsem vyčetl a taky vyskoušel a fakčí mně to přesně jak má.

Mám od kámoše návod k údržbě v pdf je v něm vše co můžeš k 117 potřebovat můžu poslat emailem.

11 Vilda Vilda | E-mail | 27. dubna 2008 v 1:04

Ulver:

Aha, takže zde se řešení učitelských zámků na magnetofonech B47, B57 a B117 liší.

12 juraj juraj | 27. dubna 2008 v 21:20

Ulver, Vilda,

diky za rady

13 mj.jurda mj.jurda | E-mail | 12. července 2008 v 16:22

Je zvláštní, že magnetofon B 57 nemá indikátor záznamové úrovně (stejně tak B 117), zatímco starší B 47 (též pro školní účely) indikátor má. Je ale možné, že v době, kdy se vyráběly B 57 (asi 1974) a B 117 (asi 1985) už asi bylo  možné zakoupit už nahrané pásky pro výukové účely, zatímco v době výroby B 47 (asi 1969) ještě tyto pásky nebyly, takže se musely nahrát na tom magnetofonu.

14 Vilda Vilda | E-mail | 16. července 2008 v 0:20

mj.jurda:

Ona B57 má řízení úrovně záznamu automatickou (nevím jak tomu je u B47) tak proto asi nebylo nutné montáže indikátoru vybuzení. Každopádně by se mi hodil k ní návod, abych zjistil, jak nahrát na stopu záznam o 4kHz k tomu zastavení posuvu pásku. To by mě docela zajímalo.

15 Radim Radim | 14. srpna 2008 v 13:17

B 117 má úplně jinou mechaniku a i elektroniku. S B 57 nemá nic společného kromě určení.

16 Jarda Jarda | 22. září 2008 v 2:35

A u nás na půdě leží B54 a je totálně  v háji  a je na ní plesnivej pásek Agfa. Škoda a sestřenka vyhazovala B56 stereo

17 Tomáš Tomáš | E-mail | 30. září 2008 v 20:12

Prosivás nejsou to staré stroje,ale starší!

18 Vilda Vilda | E-mail | 12. října 2008 v 2:22

Jarda:

Jo, špatné skladování elektronice nesvědčí.

19 david david | E-mail | 4. ledna 2009 v 0:25

predám TESLA B117...cena dohodou..piste na mail.

20 Standa Standa | E-mail | 27. května 2009 v 12:28

Dostal jsem skoro "nový" B57. Nemůžete mi někdo poskytnout k němu návod? Pokud bude někdo tak laskav, pošlete mi ho na e-mail: Stanislav1951@seznam.cz
Díky S

21 kamil kamil | E-mail | 2. října 2009 v 17:02

potřebuju návod na B47 dík kamil
