Magnetofon Tesla B90 mono

1. června 2006 v 8:33 | Vilém Mitlöhner |  Cívkové magnetofony - typy
TESLA B90 mono
tesla-b90-1

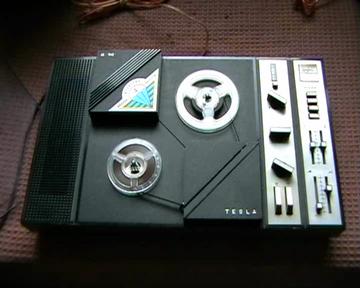

Tak takto vypadal páskový magnetofon Tesla B90. V Československu se vyráběl v letech 1973 - 1976. Jedná se o čtyřstopý monofonní dvourychlostní páskový (cívkový) magnetofon. Rychlost posuvu pásku je buď 9,53 cm/s, nebo 4,76 cm/s. Kmitočtový rozsah je 50 - 15000Hz při rychlosti 9,53.
Řízení záznamové úrovně je buď ruční, nebo automatické (k aktivaci slouží přepínač AUT1 a AUT2). K dosažení správné úrovně záznamu slouží indikátor umístěný vpravo nahoře nad přepínači. Magnetofon má dále přepínač mezi stopami 1-4 a 3-2. Ovládání je třemi ovladači. Vypínání motoru a zároveň přepínač rychlostí 4,76 a 9,53, dále ovladač převíjení pásku v obou směrech a nakonec ovladač posuvu pásku.
tesla-b90-2
Na to, že je magnetofon z roku 1973 tak jeho mechanika je na vysoké úrovni v porovnání např. s magnetofonem Tesla B100, B57, a jinými z řady B5. Magnetofon na konci pásku automaticky vypne posuv, či převíjení. Ve výbavě je ovládání výšek a hloubek tahovými potenciometry. Má vestavěný reproduktor. Rozměry jsou 586 x 340 x 110 mm a jeho hmotnost dosahuje 11 kg.
Byl to první cívkový magnetofon, který jsem si pořídil. Koupil jsem ho na bleším trhu za symbolickou cenu 200 Kč v roce 2002. Vždycky se mi tyto magnetofony moc líbily, tak jsem si říkal, proč si ho nepořídit, dokud jsou ještě k mání. Nejen že jsem si mohl vybrat značku (vybral jsem si Teslu), ale i typ. Dnes už takové štěstí člověk nemá, dá se sehnat opravdu pěkně blbě..
Když jsem ho tehdy kupoval, nenapadlo mě, že ho budu nejprve dávat 2 měsíce dohromady. Vzhled není všechno. Mechanika i zesilovač byl poškozený. Tehdy jsem tomu moc nerozuměl, takže než jsem se to naučil dávat dokupy, tak to chvilku trvalo. Ale dnes mohu říct, že je fakt dobrej :-)
Byl první co zahájil mojí sbírku.

videos magnetofonem Tesla B90 mono:


Článek pro Vás napsal Vilda

Pokud vás cokoliv zajímá k tomuto přístroji, napište na fórum: http://starestroje.blog.cz/1102/forum-magnetofony

8 lidí ohodnotilo tento článek.

Anketa

Jak se vám líbí cívkové (kotoučové) magnetofony?

Jsou perfektní 84.5% (2900)
Jo, daj se 4.3% (147)
Nemám tu čest, nemohu posoudit 4.4% (151)
Hnus! 6.8% (234)

Komentáře

1 ferda93 ferda93 | E-mail | Web | 1. června 2006 v 17:19

i kdyyz sem to slysel jednou za zivot  tak je to dobry

2 Vilda Vilda | 1. června 2006 v 17:26

ferda93: si to slyšel ode mne, viď? :-)

3 ferda93 ferda93 | E-mail | Web | 2. června 2006 v 17:18

jj jenom u tebe

4 Jozo Jozo | 14. července 2006 v 10:38

Čaute, ja si myslím, že b 90 a 93, mali dosti zlú mechaniku, hlavne čo sa týkalo brzd. Mám dojem, že tam bolo okolo kotúčov napnuté silonove lanko, čo nebolo dobre riešenie no našťastie to Tesla nahradila postupne filcom čo bolo omnoho lepšie, nehovoriac o tom, že silon sa časom prederie.

5 Vilda Vilda | 16. července 2006 v 0:42

Jozo: Jo, to máš pravdu. B93 tam takovej silon měla, ale u modelu B90 jsem měl takový tenký provázky. Každopádně, ty brzdy není moc jednoduchý seřídit, ale jde to. Chce to ale trpělivost. Já dal jak do B90 tak i B93 jiné provázky a od té doby je to v pohodě.

6 Petr Novák Petr Novák | E-mail | 19. prosince 2006 v 10:47

Někdy také pomůže provázky nebo brzdné pásky mírně nakřídovat...

7 Vilda Vilda | E-mail | Web | 20. prosince 2006 v 23:34

Petr Novák: To křídování zkusím u kamarádovi B73, tam jsou ty filce už skoro omačkané, docela by to chtělo za ně náhradu.

8 ALDA ALDA | E-mail | 15. ledna 2007 v 14:21

Čavec. plně se shoduji s Jozem-ty brzdy jsou kamenem úrazu, ale dají se seřídit.

Hlavním plusem B 90 je její vzhled-excentricky rozmístěné unašeče a především možnost zavěsení na stěnu.

PS:visí mi nad hlavou u postele.... :-D

9 Vilda Vilda | E-mail | 18. ledna 2007 v 20:17

ALDA:

Mě se právě taky líbí tím desingem a provedením. Taky je to velice "placatý" přístroj ve srovnání s jinými typy, např. B700, i když je zase delší a širší.

10 radek radek | E-mail | 2. února 2007 v 17:59

čau,B90-výkřik techniky jsem kdysi dostal k 15. narozeninám.První nahrávka byli Boney-M v televizi,když hostovali v Praze .Celkem jsem měl asi 30 cívek s muzikou,drtili jsme s kámošem přes Svazarm s tímto "Magičem" i Diskotéky pro děcka...Jo zlatý časy,když to stálo za hovno... :-)

Dneska mám tuhle muziku z 80procent staženou v počítači a vzpomínám na Michala Tučnýho,jak zpíval:

...a dětem líčí babička,jak vypadala Elpíčka...

Magič ještě mám ale rozpadla se mi guma na přítlačným válci=nevíš o nějaký,některý nahrávky bych ještě chtěl převést do kompu... Dík Radek Es.

11 Vilda Vilda | E-mail | 6. února 2007 v 23:31

radek:

Jeden obchod s díly do magnetofonů Tesla je v Praze ve Václavské pasáži, je to mezi zastávkami Karlovo náměstí a Moráň. Jezdí tam např. tramvaj 14 a 16.

Tam se ty přítlačné kladky dají bez problému sehnat a doporučil bych i náhradní řemínky :-)

12 radek radek | E-mail | 15. února 2007 v 20:16

Díky za radu,jen škoda,že z Č.Budějovic nejezdí tramvaje do Prahy,ale snad se tam v létě dostanu.Dík Dík Dík!Ahoj!

13 balenoGLX balenoGLX | E-mail | 6. dubna 2007 v 4:50

Vilda:

Nemaju v tom obchode aj hlavy ANH200 a ANH210. Tie co mam v CM160 su uz total K.O. Zacinaju mi v nahravke ubyvat vysky a reprodukcia je roztrasena. Ked som pozeral na tie hlavy, tak som zistil, ze su nadmerne obrdugo-zoro1usene.

14 Vilda Vilda | 8. dubna 2007 v 1:27

balenoGLX:

Na hlavy jsem se tam ptal, ale ty bohužel už nemají :-(

15 balenoGLX balenoGLX | E-mail | 13. dubna 2007 v 6:18

Vilda:

Skoda, budem musiet patrat niekde inde... :(

16 Petr Kono Petr Kono | E-mail | 13. dubna 2007 v 19:58

Dobrý den,

chtěl bych si převést audionahrávky z B42 do počítače ale nerozumím značkám u jednotlivých DIN konektorů. Můžete mi prosím poradit, který konektor obsahuje výstupní signál a na kterém kolíku ho najdu?

Děkuji, PK

17 balenoGLX balenoGLX | E-mail | 16. dubna 2007 v 19:20

Je to konektor, kde je nakresleny obdlznik s antenami. Vystupny signal je k dispozicii na dutinke 3, dutinka 2 je spolocny "minusovy".

18 Jan Kratochvíl Jan Kratochvíl | E-mail | 20. dubna 2007 v 16:45

Mam funkcni motor z B90.

Jestli byste mel nekdo zajem, tak mi napiste.

19 Petr Novák Petr Novák | E-mail | 20. dubna 2007 v 23:41

Pro pana KONO :

Ještěc pozor při přepisu z B42 do PC. Signál na výstupu, který správně popsal pan BalenoGLX je ovlivňován regulací hlasitosti ! Proto pozor na nastavení a hlavně při přepisu neměnit polohu hlasitosti. Také pozor na extrémy (minimální nebo maximální nastavení hlasitosti). Při mininálním nastavení budete točit šum všech obvodů za touto regulací a při velké úrovni může dojít k přebuzení vstupu zvukové karty.

20 Jan Kratochvíl Jan Kratochvíl | E-mail | 1. února 2008 v 9:15

Dnes jsem ho sehnal skoro nový v bazáči za 125 Kč.Múže mi někdo říct , jak vlastně fonguje to koncový vypínání nějak se v tom nemoho vyznat.U jednoho unašeče je filc a u 2 silon.

21 Vilda Vilda | E-mail | 21. února 2008 v 23:56

Jan Kratochvíl:

Vypínání na konci posuvu pásku a při přetáčení je zajištěno pomocí kovové fólie na koncích pásku. Pokud tím pásek neni vybaven, nebude vypínání fungovat. Případně může být problém i poškozením elektromagnetu, ale to bych vyloučil.

Jinak, moje B90 měla na obou unašečích silonové provázky, které sem nahradil bavlněnými, je to lepší.

22 Mirek Mirek | E-mail | 24. června 2008 v 9:47

Prodam 2ks.funkcni magnetofony B-90,1ks.funkcni sonet duo,1ks.funkcni m 2404s

23 bajty bajty | 10. září 2008 v 21:29

čau ,hele nic proti,ale mě se ty magnetofony typu b90 vzhledově moc nelíbí,je to takový nakřivo,no stará móda

mimochodem,kdy má b43 dostane článeček??

čau

24 Vilda Vilda | E-mail | 20. září 2008 v 19:22

bajty:

Je to atypický desing, neni to špatné. Na článku B43 stereo se pracuje ;-)

25 Ondra Ondra | E-mail | 4. listopadu 2008 v 19:54

Dobrý den, prodám plně funkční magnetofon Tesla B90. cena 500Kč

26 Vilda Vilda | E-mail | 9. listopadu 2008 v 23:38

Ondra:

V jakém je vzhledovém stavu a případně, jaká je to série?

27 johny johny | E-mail | 17. dubna 2009 v 20:35

Jo Tesla B90 - tak tento magneťák alebo podobný (B93) som videl u ušnej doktorky v nemocnici. Fakt pekný kúsok,len som nikdy nepočul ho hrať naživo(a keby ho aj doktorka pustila,ste by z tej pásky liezli nejaké ni moc príjemné zvuky...

Inak tá pesnička,túto mám,je to od Roda Stewarta a volá sa to Young Turks - nedávno to išlo na VH1,tak som si to nahral na kotúč.Ináč strašne by som chcel pesničku,čo je na videu s B57,chcel by som vedieť,odkiaľ si ju stiahnúť ako MP3,leb v takých stránkach sa len málo vyznám...

28 Vilda Vilda | E-mail | Web | 26. dubna 2009 v 1:23

johny:

Poslal sem ti na e-mail tu písničku ;-)

29 johny johny | E-mail | 1. května 2009 v 19:06

for Vilda:
Strašne moc ti ďakujem!!! Poupata od Michala Dávida som počul v mojej obľúbenej relácii Bumerang na rádiu Expres a potom išla jedna veľmi známa od Dexy´s Midnight Runners. CD s tou pesničkou som len tak kúpil u nás v Lidli,lebo tam boli pesničky,ktoré som videl na VH1 a strašne sa mi páčili.
Bohužiaľ,vtedy,jak išli v rádiu sa mi minulaq kazeta a nemohol som si ich nahrať,tak preto som to toľko zháňal.
A aj vďaka tebe mám obe tieto pesničky,čo som zhánňal!! Ešte raz DÍKY!!!

30 Jan Jan | E-mail | 27. ledna 2010 v 13:23

Ten obchod na ND do magnetofonov Tesla este existuje? Ma niekto nejaky mailovy alebo tel. kontakt na nich?
Vie niekto rozmery remienkov (priemer a rozmery prierezu)na magnetofon B90.
Dakujem.
jdunda@post.sk

31 Vilda Vilda | E-mail | 27. ledna 2010 v 23:21

Jan:

Ano, obchod Compo stále existuje, ale už jen jako e-shop. Jejich stránka je www.icompo.cz ale lepší je spíše telefonická domluva, co se týče věcí do magnetofonů. Telefon tam mají též uvedený.

32 Martin Martin | 20. února 2010 v 13:06

Zdravím, neví prosím někdo, jaké jsou přesné rozměry řemínků na B90? Potřebuju sehnat nové, obchody co je prodávají jsem objevil, ale neznám přesný rozměr... díky.

33 Milan Milan | 22. února 2010 v 18:06

[32]: Přehled řemínků je na www.radiohistoria.sk

34 Jan Jan | E-mail | 8. března 2010 v 18:57

Martin,
zistili ste rozmery remienkov na B90?
Neviem, na radiohistorii v servisnom navode je iba typove oznacenie remienkov (Reminek previjeni, reminek
setrvacniku, reminek motoru), ale rozmer nie. Podrobne som celu stranku nepreskumal. Ak ste nieco vypatral, dajte info. Dakujem...

Od pana Vilema M.(Vildu) mam nasledovnu informaciu:
"Na 100% tam patří "řemínek průměr 98 mm, průřez trojúhelník 4 x 3,5 x 3,5 mm" ostatní bych musel doma následně proměřit. Řemínek pro pohon přivíjecí spojky se dá prakticky nahradit jakým koli řemínkem stejného průměru, bez ohledu na tvar.

35 Nilan Nilan | 13. března 2010 v 17:01

[34]: Toto je ta správná stránka  o gumičkách www.radiohistoria.sk/Oldradio/main.nsf/e441d99b59a1bf26c12570d30062d2cf/51cbfeb5f23d9efac125733f0072d941/$FILE/PrehladMagnetof.pdf

36 Milan Milan | 13. března 2010 v 17:07

[34]:Tabulka s rozměry gumiček na všechny typy magnetofonů je v Technických informacích v sekci magnetofony,třetí řádek shora.Nemohu sem zadat celou internetovou adresu,protože mi to vyhodnotí jako spam

37 Jan Jan | 14. března 2010 v 16:47

Dakujem pekne pan Milan,
tak uz mam okrem B90 aj rozmery pre znamych na B700 a B4.
