Magnetofon AKAI GX-215D

14. dubna 2009 v 0:47 | balenoGLX | Cívkové magnetofony - typy

AKAI GX-215D

Technické údaje:

Specifikace:3-motorový, 3-hlavý, reverzní (jen reprodukce) 4-stopý, 2-kanálový magnetofon pro komerční využití v provedení "Tape-Deck"
Rychlosti posuvu pásku: 9,53cm/s a 19,05cm/s
Kolísaní rychlosti: Kmitočtový rozsah v toleranci +-3B: 30 - 19 000 Hz (9,53cm/s)
30 - 25 000 Hz (19,05cm/s)
Celkový odstup rušivých napětí : >56dB
Doba rychlého převinutí pásku: 90 sec. při použití pásku délky 366m
Motor pohonu setrvačníku/ tónové hřídele:
Motory unašečů: Motory s vířivími proudy a vnějším rotorem, typ X-24MR
Rozměry: 390 (H) x 380 (W) x 295 (D) mm.
Hmotnost: 15.7 kg.
Příkon: 100 W. max.

Rád bych představil cívkový stroj japonské provenience AKAI GX-215D. Šlo by mi hlavně o nějaké drobné zkušenosti z provozu, jelikož základní technické údaje jsem již uvedl a každý si z nich snad dokáže utvořit obraz.

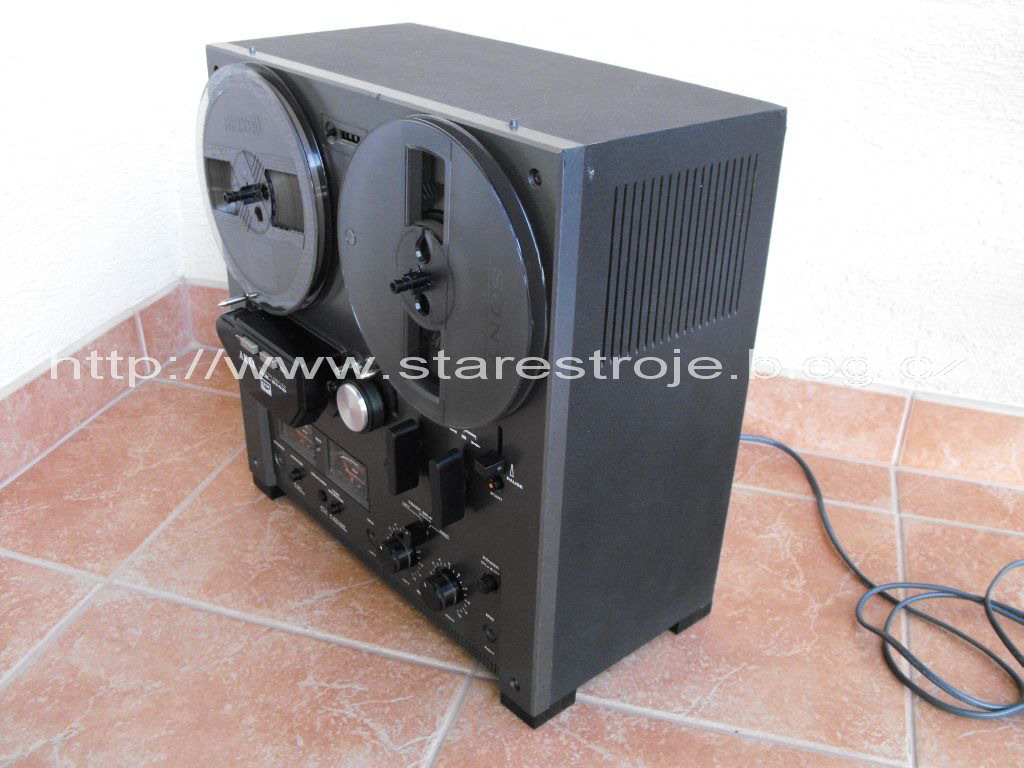

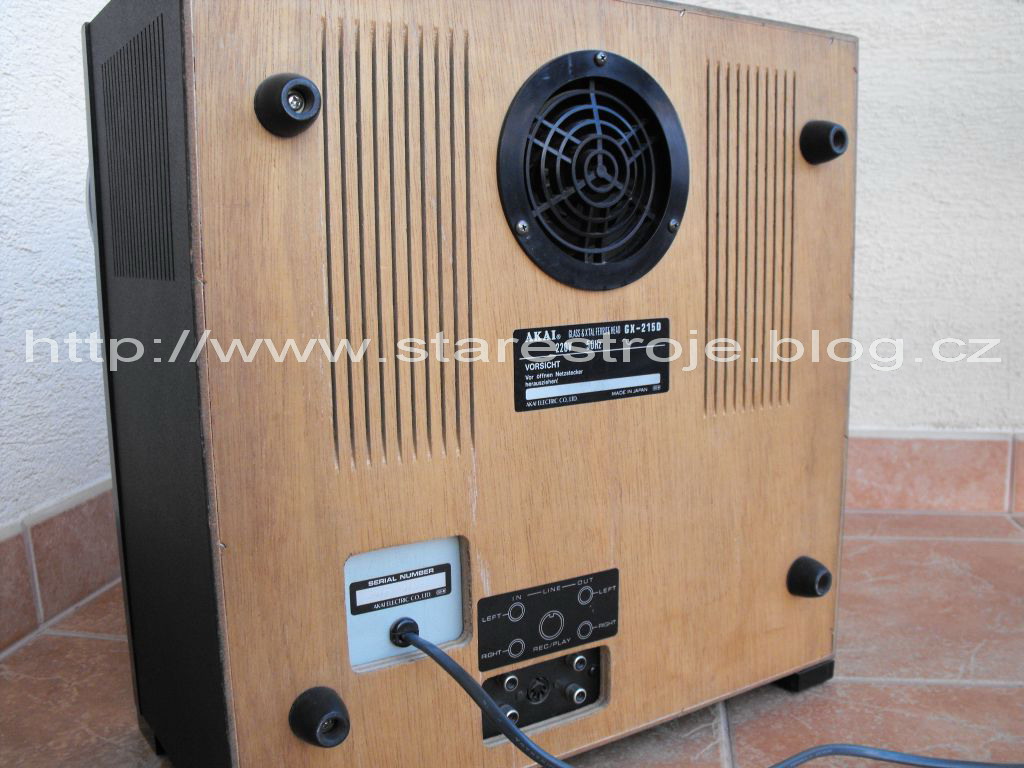

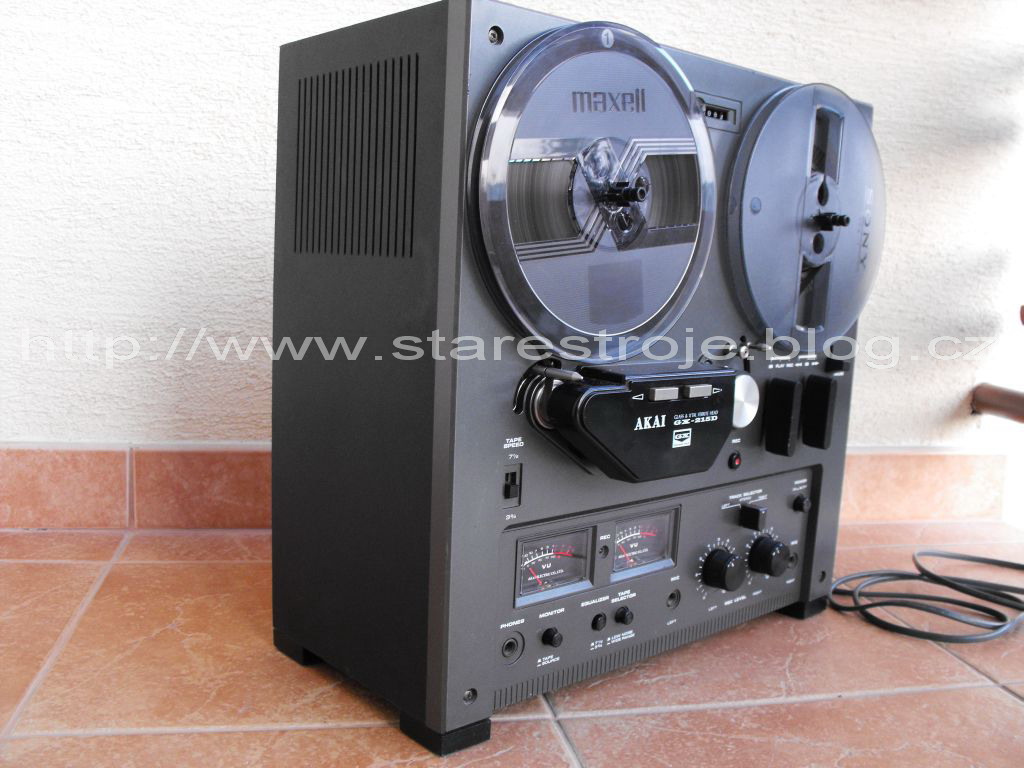

Začal bych asi tím, že jde o přístroj z let 1976-1981, velmi úhledné konstrukce. Skříň magnetofonu je z dřevotřísky, přední panel je z plastu. Je potřebné říct, že plast je velmi kvalitní, na pohled nerozeznatelný od eloxovaného hliníku. Přístroj byl k mání (jak to už u AKAI-e bývá zvykem) ve dvou provedeních. První varianta měla skříň dýhovanou ve vzhledu matné, ušlechtilé dřeviny a přední panel byl stříbrný. Druhá varianta měla skříň strukturované černé barvy a předek byl v antracitové metalíze. Obě varianty jsou velmi elegantní a ani v novém zařízení rozhodně ostudu neudělají.

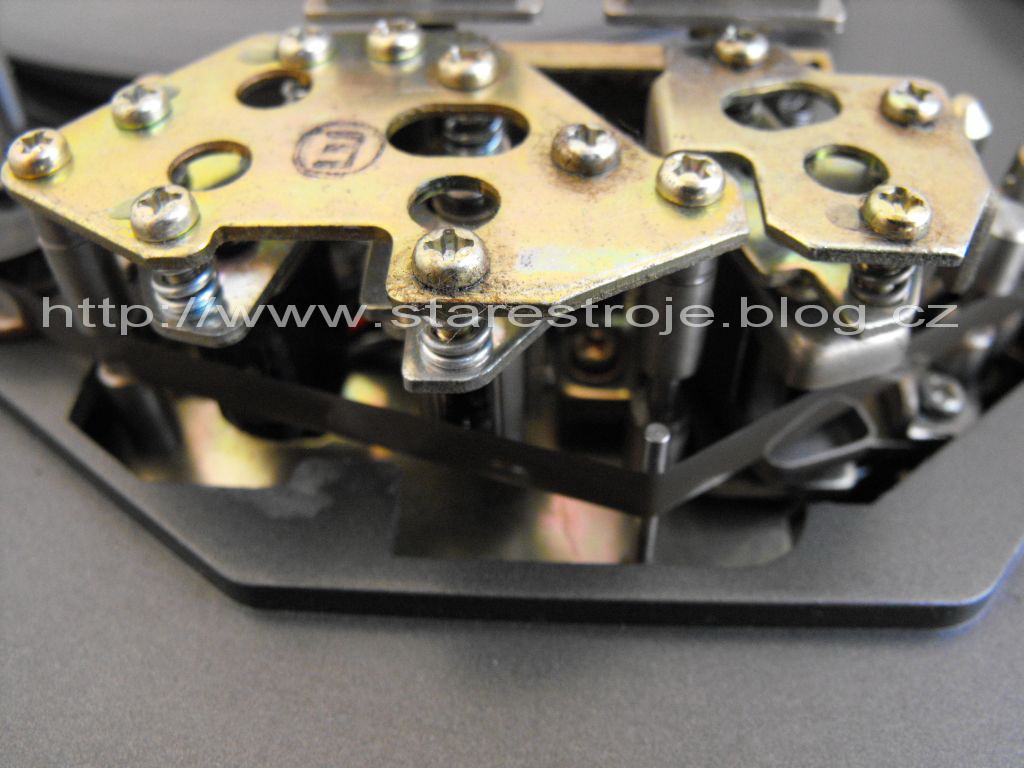

Pásková dráha je vybavena témeř nesmrtelnými hlavami, na které výrobce dává záruku 100 000 provozních hodin.

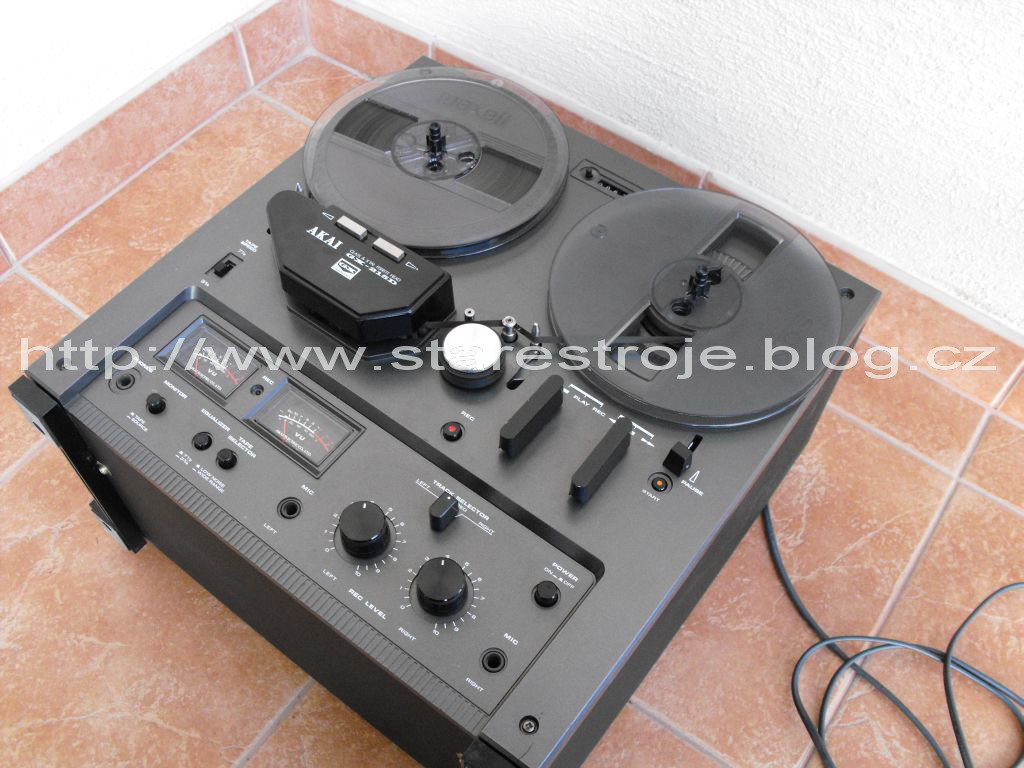

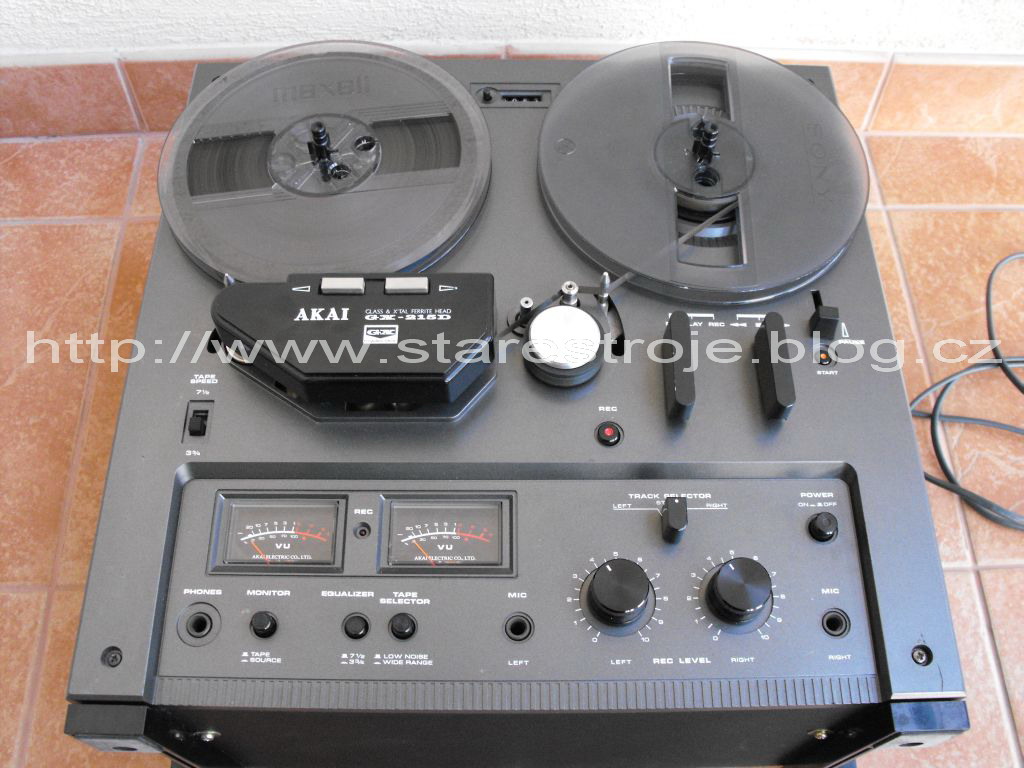

Magnetofon je rozdělen na ovládání mechanické a ovládání elektrické části. Zleva doprava ovládání mechaniky:

Přepínač rychlosti posuvu, tlačítko odblokování nahrávání, páka funkce PLAY a REC, páka funkce FFD a REW, šoupátko zařazení PAUSE a její vypínací tlačítko. Dvě tlačítka na krytu hlav slouží k přepnutí režimu přehrávání vpřed nebo vzad. Nahoře mezi cívkami je 4-místné počitadlo, jehož náhon je odvozen řemínkem od pravého unašeče.

Ovládání elektroniky:

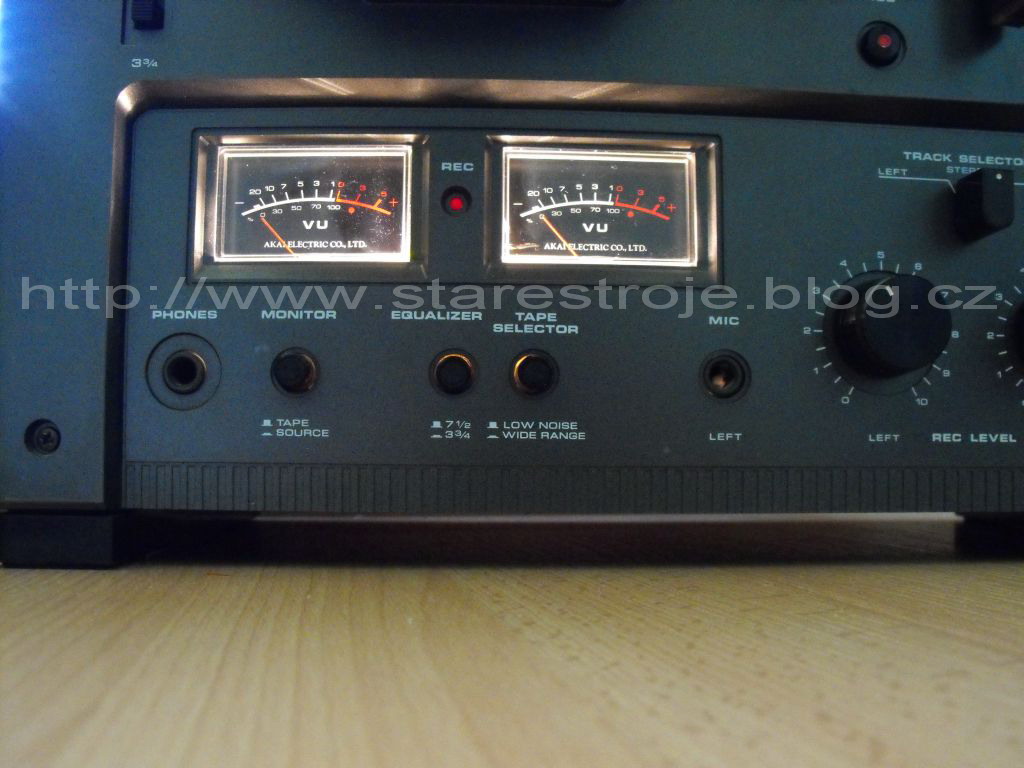

Výstup na sluchátka (neregulovatelný), přepínač páskového monitoru, přepínač záznamových korekcí pro rychlost 9 nebo 19, přepínač typu pásku (LN, LH), nad nima indikátory vybuzení

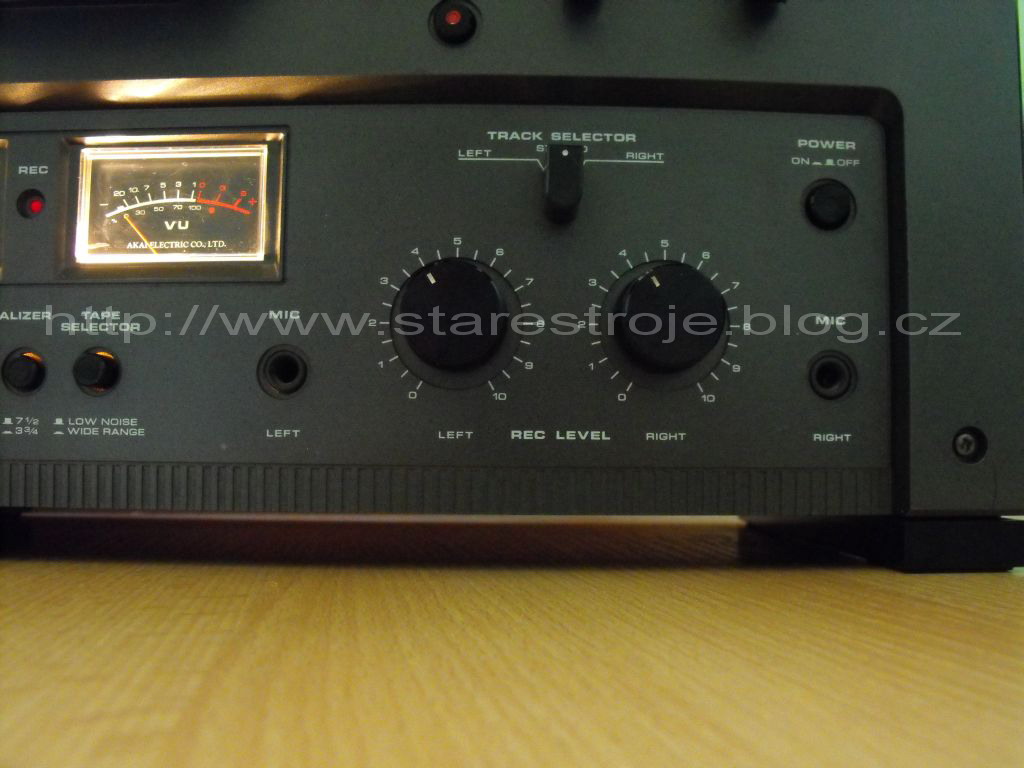

(mezi indikátory je kontrolka nahrávání), dále pak vstup pro levý mikrofon, regulace úrovně záznamu levého kanálu, regulace pravého kanálu, vstup pro pravý mikrofon a nad ním síťový vypínač. Nad regulátory úrovně se nachází přepínač stop.

Magnetofon má mnoho výborných vlastností a "malý AKAI" je to jen svými rozměry. Jeho největší předností je hlavně třímotorový pohon. Unašeče jsou poháněny přímo (direct drive), setrvačník je poháněn poměrně masivním řemínkem - na rozdíl od kupříkladu GX 620, který má i tónovou hřídel poháněnou přímo a motor řízen tachoregulací v uzavřené smyčce. Další výhoda GX-215 je reverzní chod - u tohoto modelu lze bohužel využít reverz jen při reprodukci. Při záznamu možno použít jen chod vpřed - je to dáno tříhlavou páskovou dráhou. Při reprodukci je výhodné zařadit nejdříve chod zpět - magnetofon po doběhnutí pásku na konec automaticky zreverzuje (pokud je opatřen vypínací fólií), zařadí chod vpřed a po dalším doběhnutí na konec zařadí PAUSE. Pokud pásek nemá vypínací fólii, pak je třeba zreverzovat tlačítkem, nebo po doběhnutí na úplný konec pásku se magnetofon samočinně vypne. Vypne se i při poruše navíjení a při rychlém převinutí pásku.Pochlubit se může třeba také velmi nízkou provozní hlučností - chod magnetofonu není témeř slyšet.Kvalita záznamu a reprodukce je srovnatelná s magnetofonem TESLA B115, což vyplývá i z technických parametrů. Nedá se říct, že by měl po této stránce některý z nich "navrch". Určitou výhodou GX-215 je, že má možnost navolit samostatně rychlost posuvu a samostatně korekce, což dává možnost různých kombinací a zdůraznění nebo potlačení výšek.

Tenhle přístroj má však několik nectností, které jsem postřehl a které mne osobně vadí.

Tou nejpostatnější je neúplný přepínač stop, který pracuje jenom při záznamu. Při reprodukci je trvale zařazen režim "stereo", bez ohledu na polohu tohoto přepínače. Takže pásky se samostatně nahranou stopou 1-4 a 3-2 není možné reprodukovat tak, jak jsem na to byl zvyklý u strojů TESLA, nebo i u GX-620. Je potřebné na to mít vřazen mezi magnetofon a zesilovač speciální přepínač, který odepne nezvolený kanál a dále to sloučí do dvou výstupů.

Další nectností této mašiny jsou indikátory vybuzení. Nechápu, co lze těmito VU-metry vůbec změřit. Ručičky běhají díky nevhodnému obvodu jak splašené, kromě toho mají velkou setrvačnost a trvá hodnou chvíli, než se ustálí na měřené hodnotě. V praxi to vypadá tak, že při větší dynamice signálu lítají od dorazu k dorazu, kdy ještě vydávají nepříjemný "klapavý" zvuk. S ukázkovým meřením v GX-620 tohle nemá fakticky nic společného. Kdo nadával na TESLU kvůli líným a těžkopádným budíkům, tak doporučuji, ať si zkusí extrém, jako je GX-215.

Poslední výtku bych měl k výstupu na sluchátka, kde není možno regulovat hlasitost. Co když jsem vysloužilej zvukař a pod 100dB neslyším? Nebo nemůžu mít sluchátka na uších, protože mi z nich leze 10W sinusového výkonu a zřetelně je slyším, i když jsem 2m od nich?

Závěrem bych řekl, že i když svoje mouchy má, je to dobrý magnetofon, pro začínajicího hifistu myslím hodně dobrý, robustní a velmi spolehlivý dělník.

autorem článku a fotografií je balenoGLX
