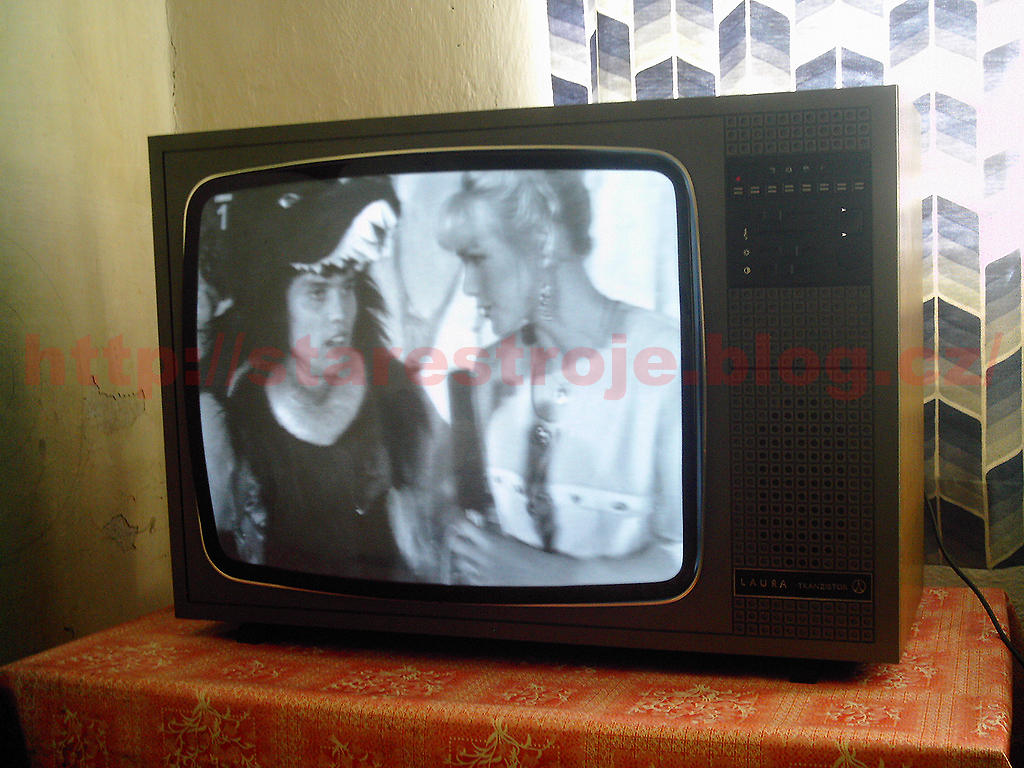

Televizor Tesla 4275A Laura

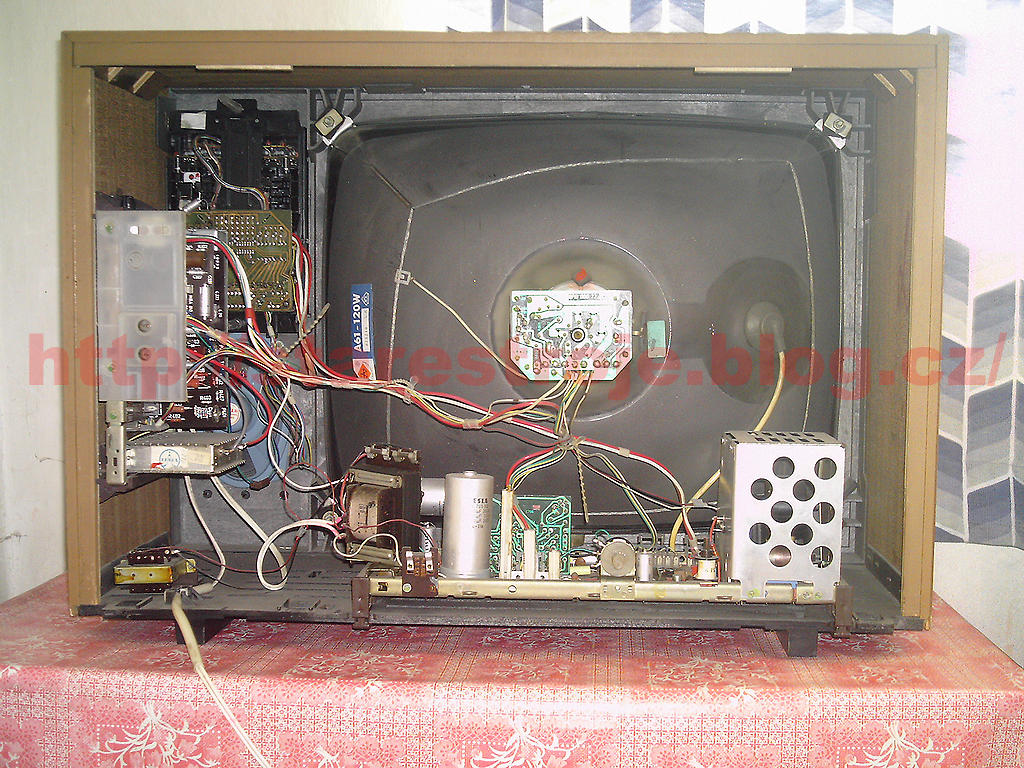

Popis:Tento televizor se vyráběl v Tesle Orava v letech 1978-1979, konkrétně můj má výrobní číslo 1 728 136, v kterém roce ale byl vyroben, nevím. Televizor vychází z modelu 4274A Olympia, což byl první celotranzistorový čb. televizor, vyroben v roce 1976, a ten vychází z ještě elektronkového modelu 4260A Dukla z roku 1974. Jedná se o pětipásmový televizní přijímač s mezinosným zpracováním zvuku podle normy OIRT (6,5MHz) i CCIR (5,5MHz). Napájení je polouniverzální, kdy řádkový rozklad s tranzistorem SU 160 je přes tyristorový regulátor napájen přímo ze sítě 220V, ostatní obvody jsou napájeny přes síťový transformátor. Příkon udává výrobce 85W. Signálová část televizoru je na boku skříně, rozkladová a napájecí na dně skříně. Obvody obrazové a zvukové mezifrekvence, NF zesilovač zvuku, AVC a snímkový generátor jsou osazeny na samostatných modulech, zasunutých do základních desek pomocí řadových konektorů. Obrazovka má úhlopříčku 61cm. NF zesilovač je osazen IO MBA 810 AS. Přední, spodní a zadní odnímatelná stěna je z plastu, horní stěna a boční stěny jsou z plastu. Rozměry jsem neměřil, hmotnost odhaduji tak na 25kg.
Ovládání:

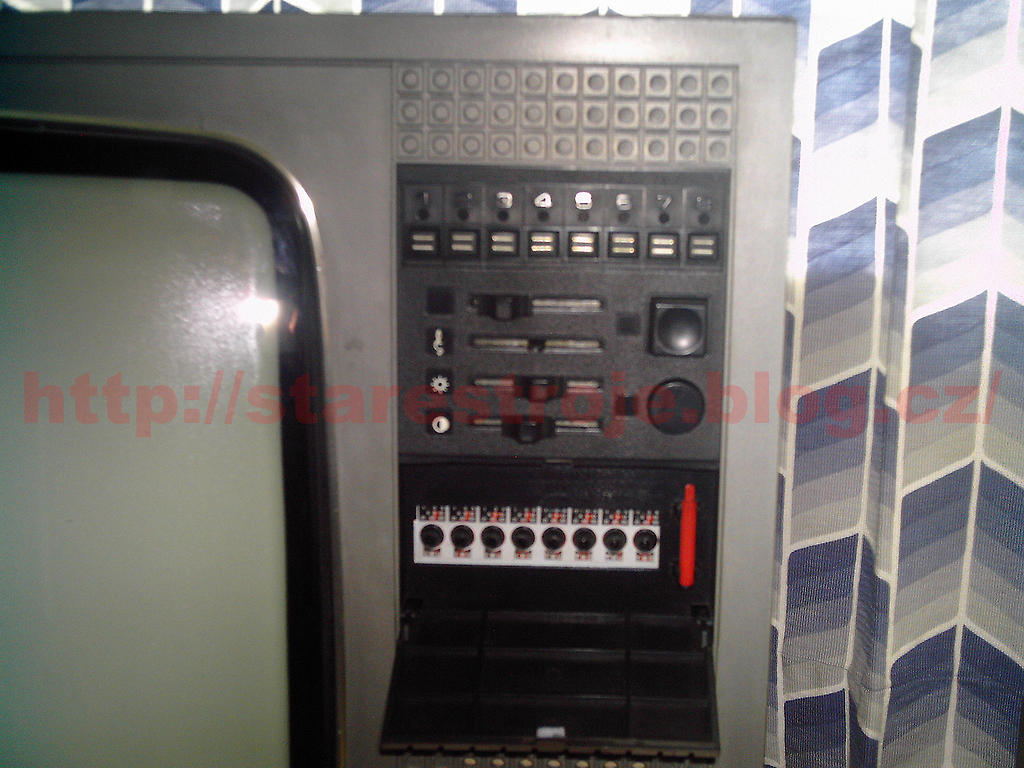

Všechny ovládací prvky televizoru jsou soustředěny na předním panelu, výrobku firmy Videoton z MLR. Ovládání hlasitosti, tónové clony, jasu a kontrastu provádíme pomocí tahových potenciometrů. Přepínání naladěných stanic se provádí pomocí dotykových senzorů. Předvolba je osminásobná. Přepínací obvody jsou z produkce Tesly, teď si ale nevzpomenu typ. Zvolená předvolba je indikována červenou LED, či co to je, jako dnešní LEDka to vůbec nevypadá. Vedle tahových potenciometrů vpravo se nachází síťový vypínač, pod ním tlačítko, jehož stisknutím se otevřou dvířka, za kterými se nachází mechanická předvolba. Můžeme tedy ladit. Ladění se provádí zasunutím a otáčením ladicího klíče do některého knoflíku. Přepínání pásem provádíme stejně, pouze musíme příslušný knoflík nejprve stlačit na doraz, pak vybíráme jednu ze tří poloh (I. a II. pásmo, III. pásmo, IV. a V. pásmo). Vzadu se nachází otočný potenciometr svislé synchronizace, přípojka pro nahrávání zvuku na magnetofon a oddělené vstupy pro VHF a UHF, oba 75Ohm.
Stav:
Televizor jsem získal před 3 lety na jaře, když se u nás konal pravidelný "Sběr velkoobjemových a nebezpečných odpadů" a jedna starší paní se prořekla, že ho zapomněla vyhodit. Odpoledne jsem u ní zvonil a půjčila mi i dvoukolák na přepravu. Televizor je spolehlivý, pouze po zapnutí běhá obraz, ale po 15 sekundách se ustálí. Chybí knoflík potenciometru tónové clony, potenciometr hlasitosti dost chrastí. některé nápisy jsou smyté. Podle původní majitelky má televizor již druhou obrazovku a ta toho má za sebou už taky dost, potenciometr jasu mám už za polovinou dráhy. Před Vánocemi 2009 jsem měl celý televizor rozebraný a vyčistil jsem, co šlo, horší to pak bylo skládat ho dohromady, ale podařilo se to. Moc ho nepoužívám, většinu času tráví tráví přikryt na stolku. Děkuji za přečtení článku a těším se na vaše komentáře.
autorem článku a fotografií je Martin
