2. ledna 2010 v 21:36 | BalenoGLX
|
Philips N4420
Výrobce spotřební elektroniky - značka Philips - je notoricky známa a asi není třeba ji nijak představovat.

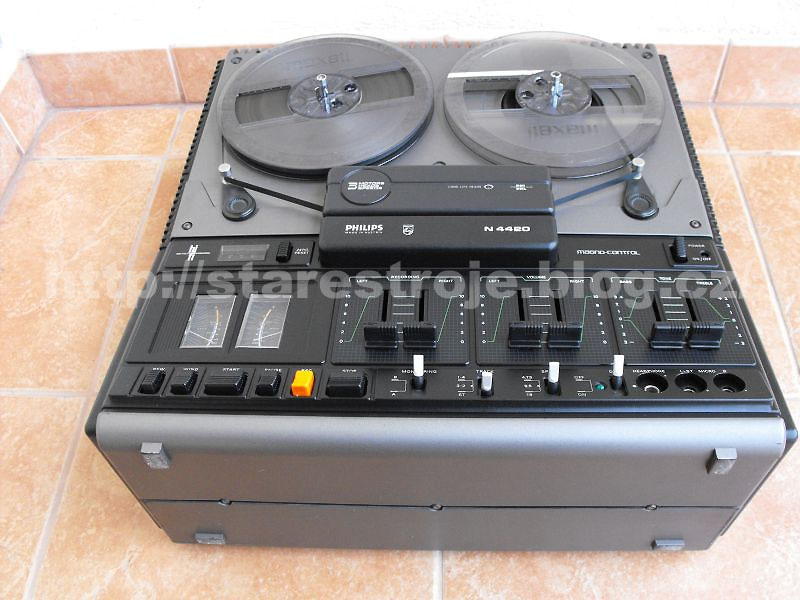

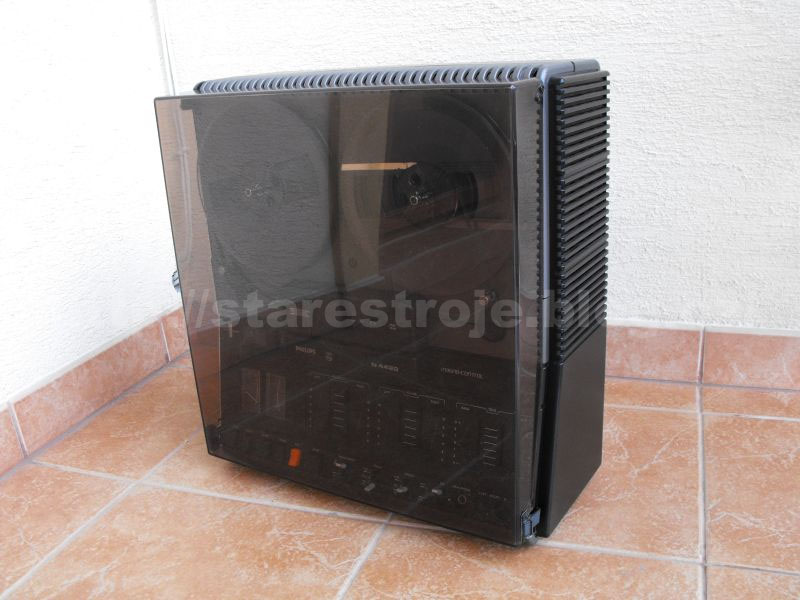

Pro tentokrát (nebo spíš výjimečně) jsem si od ní pořídil cívkový magnetofon N4420. Vyráběl se někdy v letech 1979 - 1982. Třímotorový, třírychlostní, tříhlavý a čtyřstopý stereofonní mašina doplněna o kompletní výkonové zesilovače s tónovými korekcemi (basy a výšky) a dvěma vestavěnými reproduktorky. Mechanika je řízena elektronicky pomocí elektromagnetů (hrdý nápis "MAGNO CONTROL"). Funguje jak ve vodorovné, tak ve svislé poloze. Skříň je vyrobena z relativně kvalitních plastů šedé a černé barvy. Celý předek lze zakrýt prúhledným deklem z plexiskla.
Co všechno tahle mašina umí? Vzhledem ke své ceně kupodivu celkem dost. Plnohodnotně jede na všechny 3 rychlosti (dokonce i při rychlosti 4,76cm/s obstojně nahrává), má dynamický omezovač šumu (DNL) a jakousi elektronickou automatickou regulaci tahu pásky. Ta funguje tak, že jeden napínák je spřažen s pérovým kontaktem, který dle polohy páky přepíná nabržďování odvíjecí cívky. Motory pohonu jsou stejnosměrné, unašeče i setrvačník jsou od motorků poháněné pomocí řemínků. Magnetofon samozřejmě umí příposlech i odposlech, pásková dráha má snadno odnímatelný kryt kvůli čištení a taky proto, že se pod ní nachází hejblátko pro zapnutí nebo vypnutí přítlaku k záznamové hlavě. Tato blbost je při záznamu téměř nezbytná, jinak magnetofon dost "dropuje".

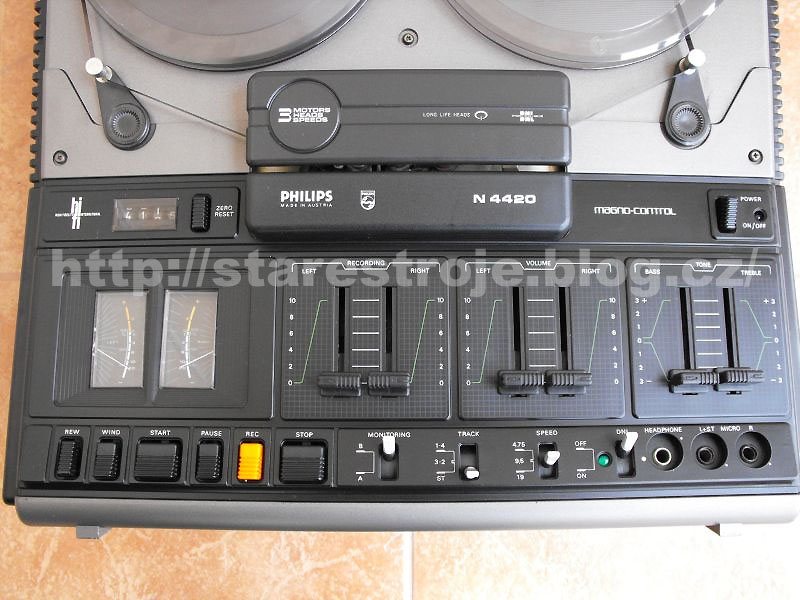

Ovládací prvky jsou zřejmé z obrázků, ale i tak stručný popis:

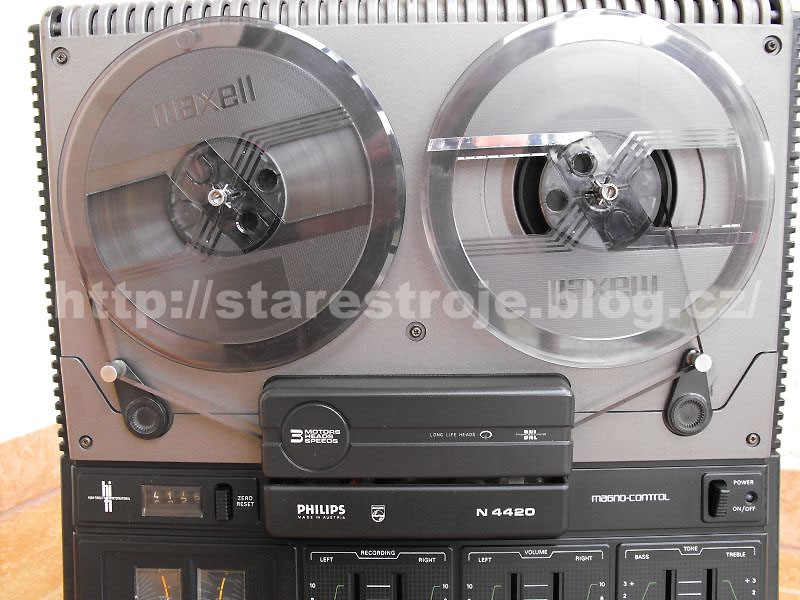

Nahoře se nachází prostor na cívky. Nalevo pod ní je čtyřmístné nulovatelné počitadlo, ve středě kryt páskové dráhy (ten jsem již popsal), napravo síťový vypínač s indikací zapnutí LED diodou. Ještě níže se zleva doprava nachází dva úhledné velice přesné indikátory vybuzení (jsou podsvícené a tak jako u naší B73, teda svítí jenom indikátor zvolené stopy), pak 6 tahových potenciometrů.
Zase zleva doprava:
Regulace úrovně záznamu (pro každý kanál zvlášť), regulace hlasitosti (s fyziologickým prúběhem), regulace basů a výšek. Uplně naspodu je (zleva doprava) šest kláves pro ovládání základních funkcí (rew, ffd, play, pause, rec, stop), pak přepínač páskového monitoru, přepínač stop, přepínač rychlostí a vypínač DNL s indikací LED diodou. Úplne napravo v rohu jsou tři konektory typu Jack 6,3mm - sluchátka a mikrofony. Na zadní stěně najdeme přípojku pro síťovou šňůru, konektory pro připojení externích reproduktorů, konektory DIN, LINE a REMOTE CONTROL (dálkové ovládání).
Jaké jsou postřehy z provozu, vnitřní provedení a opravitelnost? Dalo by se říct, že magnetofon je příbuzný naší B73 nebo B115. Dokazuje, že třímotorový stroj nemusí být vůbec drahý a složitý, když se trochu pohne rozumem. Zvuk je vyrovnaný (vytýkám jedině koncové zesilovače osazené TDA2020), mašina velmi slušně hraje i na vestavěné reproduktory, oba kanály po nastavení dosahují velmi dobrého souběhu. Indikátorům nelze vytknout vůbec nic, magnetofon se dobře nastavuje a pracuje s tokem 257nWb/m. Co bych jednoznačně vytknul jsou plošné spoje bez jakéhokoliv popisu, což podstatně stěžuje případné opravy elektrické části.

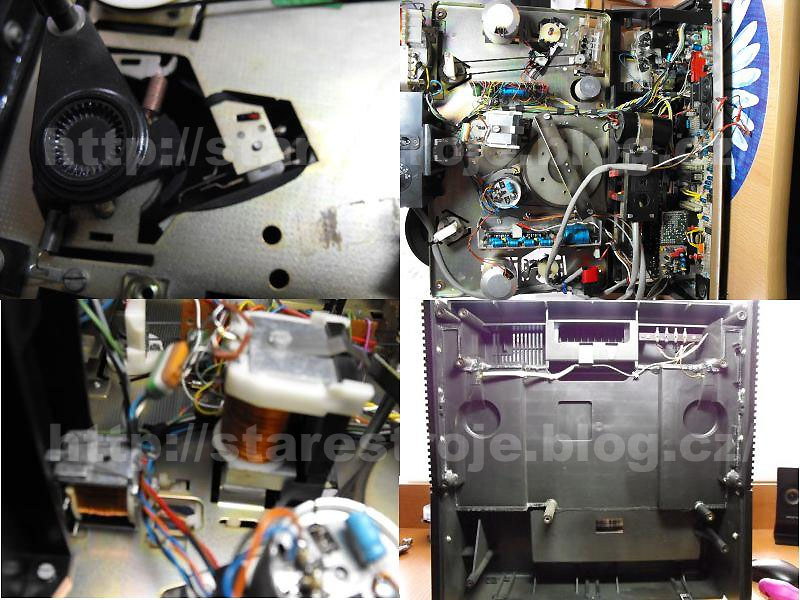

Mechanika je jednoduchá, ke všemu je poměrne snadný přístup - což je dáno tím, že po odejmutí předních panelů a povolení několika šroubků lze celý magnetofon vytáhnout z jeho skříně. A proč tento magnetofon chválím? Protože za cenu 80 EUR (cca 2100Kč) nelze čekat zázraky (za tuto cenu cenu se u nás prodávají i spomenuté B115), přesto mne mile překvapil.
Video k magnetofonu mam na:
Technické údaje (stažené z netu, ale kmitočtový rozsah, dynamika a kolíásní rychlosti sedí - to jsem oveřil měřením při kalibraci):
Spuren:
Viertelspurgerät Eingänge:
Mikrofon:0,2 mV (2 K-Ohm)
100 mV (1 M-Ohm)
DIN: 2mV (100 K-Ohm)
Ausgänge:
DIN: 1 V (10 K-Ohm)
Monitor: 1 V (10 K-Ohm)
Kopfhörer: 20 mV - 400 Ohm
Lautsprecher : 2x 10W - 4Ohm
Aussteuerungsanzeige:
2 VU-Meter
Gesamtfrequenzgang :
bei 4,75 cm/sec: 35-11 000 Hz
bei 9,5 cm/sec: 35-19 000 Hz
bei 19 cm/sec: 35-25 000 Hz
Kubischer Klirrgrad bei 333 Hz und Vollaussteuerung: bei 19 cm/sec: < 1,5 %
Übersprechdämpfung bei 1 kHz im Stereobetrieb: > 25 dB
Übersprechdämpfung bei 1 kHz im gegensinnigen Stereobetrieb: > 60 dB
Fremdspannungsabstand bezogen auf Vollaussteuerung: 58 dB
Ruhegeräuschspannungsabstand bezogen auf Vollaussteuerung:
bei 4,75 cm/sec: 58 dB
bei 9,5 cm/sec: 60 dB
bei 19 cm/sec: 60 dB
Gleichlaufschwankungen:
bei 4,75 cm/sec: +/- 0,20 %
bei 9,5 cm/sec: +/- 0,15 %
bei 19 cm/sec: +/- 0,10 %
Max. Abweichung der mittleren Geschwindigkeit:
bei 19 cm/sec: +/- 1 %
Löschdämpfung: > 70 dB
Vormagnetisierung und Löschfrequenz: 100 kHz
Dämpfung einer Spur durch Löschen der anderen: < 0,5 dB
