TESLA K103 ANP 471 - Delta
Jedná se o výrobek pardubické Tesly z počátku devadesátých let. Byl to patrně poslední pokus o výrobek spotřební elektroniky, který měl být schopen konkurovat tehdejšímu přílivu zahraničního zboží. Jde o stolní stereofonní kombinaci zesilovače, rozhlasového přijímače s rozsahem VKV a kazetového magnetofonu.
Následující údaje uvádí výrobce v přikládaném návodu:
MAGNETOFON:
jmenovitá rychlost posuvu pásku .............................4.76 cm/s
kolísání rychlosti ..........................................relativní odchylka rychlosti posuvu pásku ...................max. +- 2 %
kmitočtový rozsah pro pásek IEC I ...........................50 - 12500 Hz
IEC II ..........................50 - 14000 HZ
IEC III - play ..................50 - 14000 Hz
celkový odstup rušivých napětí ..............................účinnost omezovače šumu ICNR ................................=> 15 dB / 10 kHz
zkreslení 3. harmonickou ....................................max. 3%
stupeň mazání ...............................................min. 65 dB
PŘIJÍMAČ:
rozsahy FM I ...............................66 - 73 MHz
FM II ..............................87.5 - 108 MHz
přípojka pro anténu IEC .....................................75 Ohm
kmitočtová charakteristika ..................................50 - 12500 Hz
rozsah AFC ..................................................min +- 100 kHz
ZESILOVAČ:
výstupní výkon -sinusový ................................2 x 10 W k-hudební .................................2 x 15 W
-celkový špičkový hudební ................60 W
rozsah -nízkých tónů ............................=> +- 10 dB 100 Hz
-vysokých tónů ...........................=> +- 10 dB 10 kHz
vstupní napětí -CD/AUX ..................................0.2 - 2 V / 47 k Ohm
-TR ......................................0.2 - 2 V / 47 k Ohm
-PU ......................................2 - 20 mV / 47 k Ohm
výstupy -pro reproduktory ........................2 x 15 W / 4 Ohm
-pro sluchátka ...........................2 x 600 Ohm
-LINE OUT ................................2 x 0.775 V / 10 k Ohm
KOMPLETNÍ PŘÍSTROJ:
napájení ....................................................220 V 50 Hz
příkon ......................................................cca 60 VA
rozměry .....................................................430 x 115 x 250 mm
hmotnost ....................................................cca 5 kg
MAGNETOFON:
jmenovitá rychlost posuvu pásku .............................4.76 cm/s
kolísání rychlosti ..........................................relativní odchylka rychlosti posuvu pásku ...................max. +- 2 %
kmitočtový rozsah pro pásek IEC I ...........................50 - 12500 Hz
IEC II ..........................50 - 14000 HZ
IEC III - play ..................50 - 14000 Hz
celkový odstup rušivých napětí ..............................účinnost omezovače šumu ICNR ................................=> 15 dB / 10 kHz
zkreslení 3. harmonickou ....................................max. 3%
stupeň mazání ...............................................min. 65 dB
PŘIJÍMAČ:
rozsahy FM I ...............................66 - 73 MHz
FM II ..............................87.5 - 108 MHz
přípojka pro anténu IEC .....................................75 Ohm
kmitočtová charakteristika ..................................50 - 12500 Hz
rozsah AFC ..................................................min +- 100 kHz
ZESILOVAČ:
výstupní výkon -sinusový ................................2 x 10 W k-hudební .................................2 x 15 W
-celkový špičkový hudební ................60 W
rozsah -nízkých tónů ............................=> +- 10 dB 100 Hz
-vysokých tónů ...........................=> +- 10 dB 10 kHz
vstupní napětí -CD/AUX ..................................0.2 - 2 V / 47 k Ohm
-TR ......................................0.2 - 2 V / 47 k Ohm
-PU ......................................2 - 20 mV / 47 k Ohm
výstupy -pro reproduktory ........................2 x 15 W / 4 Ohm
-pro sluchátka ...........................2 x 600 Ohm
-LINE OUT ................................2 x 0.775 V / 10 k Ohm
KOMPLETNÍ PŘÍSTROJ:
napájení ....................................................220 V 50 Hz
příkon ......................................................cca 60 VA
rozměry .....................................................430 x 115 x 250 mm
hmotnost ....................................................cca 5 kg
POPIS:

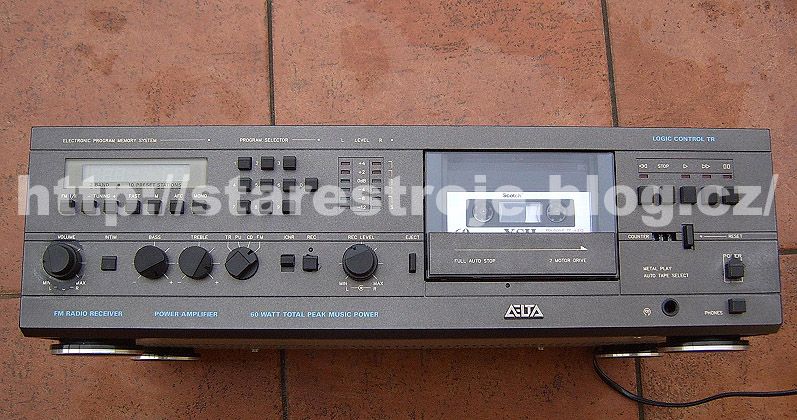

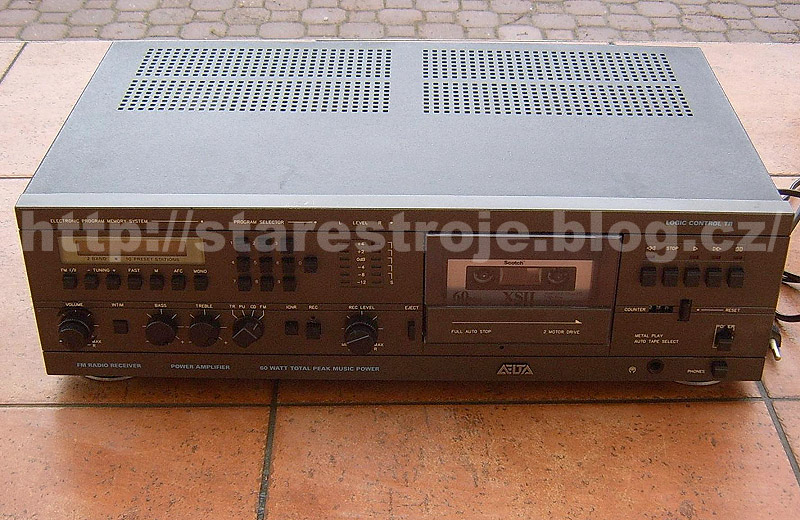

Přístroj je vestavěn do kovové skříně klasické šířky 43 cm s čelním plastovým panelem který sdružuje všechny ovládací prvky. Na plechovém dně skříně jsou větrací otvory a v rozích čtyři černé nožky s okrasným stříbrným okrajem. Horní kryt je též plechový, tvaru širokého U se sítí drobných čtvercových větracích otvorů a je lakovaný černým lakem se zrnitým povrchem. Panel přístroje je lakován barvou kterou bych nazval nejspíš grafitovou a má jemnou metalickou strukturu. Popisy na panelu jsou vesměs bílé, pouze některé světle modré - údajně pouze u první vyrobené série. Zajímavé je že panel nikde nemá nápis Tesla. Ten je pouze na štítku vzadu.
V levé horní části panelu je umístěn display podsvětlený žárovkou který ve všech režimech trvale zobrazuje naladěnou frekvenci, číslo zvolené předvolby a též dle volby i symbol stereopříjmu či zapnutého AFC. Pod displayem je sedm tlačítek - volba FM1/FM2, TUNING-/TUNING+, FAST pro urychlení ladění, M pro uložení stanice do paměti, zapnutí/vypnutí AFC a poslední MONO pro nucený monofonní poslech. Vedle displaye jsou tlačítka pamětí ve zvláštním uspořádání tři/čtyři/tři tlačítka v řadě. Dále je LED indikátor vybuzení a úrovně záznamu, pravý sloupec v režimu FM ukazuje sílu přijímané stanice (S-metr). Vespod levé části jsou prvky pro ovládání hlasitosti - otočný tandemový potenciometr s možností ovládat vyvážení obou kanálů zvlášť - ovládací knoflík je dvojitý a obě části jsou spojeny kluznou spojkou. Vedle potenciometru hlasitosti je aretované tlačítko INTIM které skokově sníží hlasitost a současně zdůrazní okraje přenášeného spektra. Následují dva potenciometry BASS a TREBLE ovládající klasicky zapojené korekce, tentokrát samozřejmě v obou kanálech současně. Následuje přepínač vstupů TR/PU/CD/FM. Jde o volbu zdroje signálu - externí magnetofon, magnetodynamickou přenosku, CD přehrávač a vnitřní přijímač. To že chybí poloha pro vnitřní magnetofon není chyba, protože k přepnutí dojde automaticky při spuštění posuvu pásku vpřed bez ohledu na zvolený zdroj signálu. Následují přepínač ICNR který ovládá odšumovací systém DNL, elektromagneticky aretované tlačítko REC pro spouštění záznamu, tandemový potenciometr úrovně záznamu opět s možností vyvážit oba kanály a konečně tlačítko EJECT pro tlumené vyklápění kazetové schránky. Ta je situována v pravé polovině panelu a její horní část je celá průhledná, spodní je v barvě panelu. Pod schránkou je efektní plastický nápis DELTA. Na levé horní části panelu se nachází pět tlačítek pro ovládání funkcí magnetofonu spolu s indikačními diodami. Pod těmito prvky je otvor s mechanickým počitadlem s možností nulování, níže pak síťový vypínač a konečně v nejnižší části konektor typu jack 6.3 mm pro připojení sluchátek a tlačítko pro odpojení reproduktorů.
Zadní straně přístroje vévodí černěný žebrovaný chladič pod kterým zleva vychází pevně vyvedená síťová šňůra, dále je pozdro pro síťovou pojistku, dvě klasické reprozásuvky a dál pak dvě pětikolíkové zásuvky pro připojení druhého magnetofonu (samozřejmě je možné na něj i nahrávat) a pro gramofon, následují dvě dvojice konektorů typu CINCH pro CD přehrávač a výstup signálu LINE OUT pro připojení třeba externího zesilovače anebo záznamového zařízení které vyžaduje signál v linkové úrovni. Vpravo nahoře je souosá zásuvka pro připojení FM antény a pod ní štítek který jediný prozrazuje výrobce, Teslu.
Zadní straně přístroje vévodí černěný žebrovaný chladič pod kterým zleva vychází pevně vyvedená síťová šňůra, dále je pozdro pro síťovou pojistku, dvě klasické reprozásuvky a dál pak dvě pětikolíkové zásuvky pro připojení druhého magnetofonu (samozřejmě je možné na něj i nahrávat) a pro gramofon, následují dvě dvojice konektorů typu CINCH pro CD přehrávač a výstup signálu LINE OUT pro připojení třeba externího zesilovače anebo záznamového zařízení které vyžaduje signál v linkové úrovni. Vpravo nahoře je souosá zásuvka pro připojení FM antény a pod ní štítek který jediný prozrazuje výrobce, Teslu.

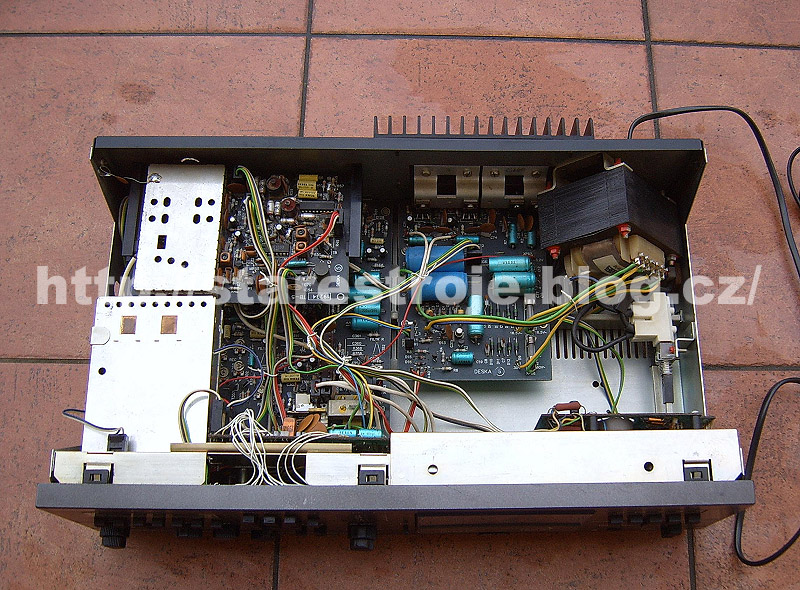

Vnitřní uspořádání je takové typické teslácké - několik různě rozmístěných modulů vzájemně propojených páskovými vodiči s konektory. Sice to nevypadá moc esteticky, ale zase je maximálně usnadněný servis. Moduly se dají popsat asi následovně. Největší z nich je přišroubovaný na levé straně skříňky dole a obsahuje NF vstupní a nevýkonové výstupní konektory (všechny jsou v provedení pro plošný spoj), dále je na něm předzesilovač pro magnetodynamickou přenosku, přepínač vstupů (je jednoduchý a ovládá CMOS spínače 4066), obvody ovládání hlasitosti a korekcí a též signálovou část magnetofonu včetně omezovače šumu ICNR (jde o systém DNL s IO MA151).
O něco menší plošný spoj je vlevo též dole a je na něm koncový stupeň s obvody A2030V a zdroj s příslušnými stabilizátory. Výkonové prvky jsou přišroubovámy na silný tvarovaný AL plech a ten je otvorem v zadní stěně spojen s venkovním chladičem. Síťový transformátor je přišroubovaný šikmo (kvůli omezení průniku rušivého magnetického pole) na zadní stěnu úplně nalevo.
Deska s přijímačem je uchycena plastovými příchytkami na zadní stěnu a zvenku ještě přišroubovaná za anténní konektor. VKV jednotka na ní je navíc ve stínící plechové krabičce. Obvody displaye jsou ve vlastní plechové krabičce kvůli zamezení průniku rušení do přijímače a celá jednotka je přišroubovaná do plechového subpanelu. Stupnice je řešena jako měřič frekvence, což byl s tehdejší dostupnou součástkovou základnou asi nejjednodušší způsob, nakonec se s podobnými stupnicemi můžeme setkat dodnes u levnějších autorádií. Nevýhodou je snad že poslední číslice je mírně nestabilní, je to ale jen kosmetická vada. Pro uložení stanic do předvoleb se využívá obvod MHB193 který byl sice primárně určený pro TV přijímače, ale svoji funkci tady plní skvěle.

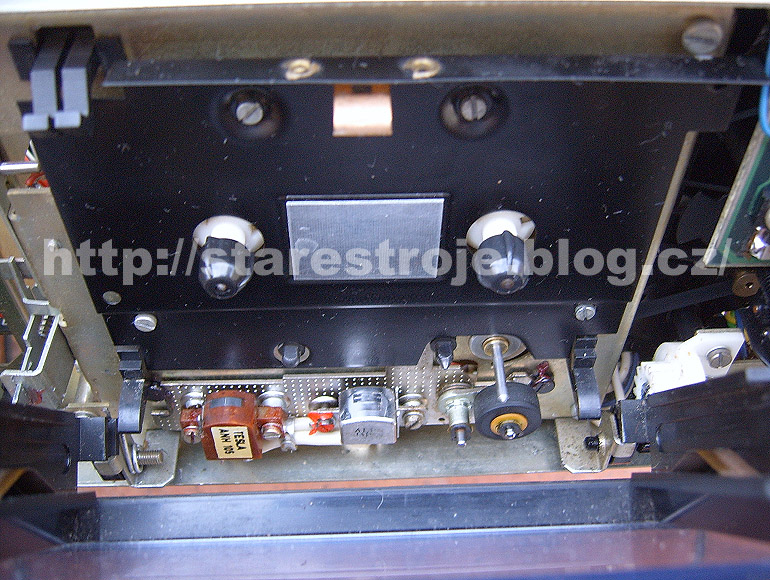

Mechanika magnetofonu je dvoumotorová - jeden motor slouží jen pro pohon setrvačníku a druhý obstarává převíjení v obou směrech a přivíjení. Panel hlav a přítlačná kladka jsou ovládány elektromagnetem. Z toho tedy vyplývá že jsou všechny funce magnetofonu ovládány elektricky, takže ovládací tlačítka jsou jen prosté jednopólové spínače. Veškeré obvody ovládací logiky magnetofonu jsou na plošném spoji přišroubovaném na mechaniku magnetofonu. Celkově mechanika nevypadá tak masivně jako třeba v SM260, ale myslím že spolehlivá bude stejně. Navíc konečně neobsahuje nechvalně známé polské motorky.
Myslím že je velká škoda že tento výrobek přišel na trh tak pozdě, v době kdy k nám vtrhly líbivé výrobky pochybné kvality. Tesla měla takových es v rukávu patrně víc, ale díky nezájmu zákazníků lačných po levných, blikajících a navíc západních výrobcích nepřežila... Bohužel.
Deska s přijímačem je uchycena plastovými příchytkami na zadní stěnu a zvenku ještě přišroubovaná za anténní konektor. VKV jednotka na ní je navíc ve stínící plechové krabičce. Obvody displaye jsou ve vlastní plechové krabičce kvůli zamezení průniku rušení do přijímače a celá jednotka je přišroubovaná do plechového subpanelu. Stupnice je řešena jako měřič frekvence, což byl s tehdejší dostupnou součástkovou základnou asi nejjednodušší způsob, nakonec se s podobnými stupnicemi můžeme setkat dodnes u levnějších autorádií. Nevýhodou je snad že poslední číslice je mírně nestabilní, je to ale jen kosmetická vada. Pro uložení stanic do předvoleb se využívá obvod MHB193 který byl sice primárně určený pro TV přijímače, ale svoji funkci tady plní skvěle.
Mechanika magnetofonu je dvoumotorová - jeden motor slouží jen pro pohon setrvačníku a druhý obstarává převíjení v obou směrech a přivíjení. Panel hlav a přítlačná kladka jsou ovládány elektromagnetem. Z toho tedy vyplývá že jsou všechny funce magnetofonu ovládány elektricky, takže ovládací tlačítka jsou jen prosté jednopólové spínače. Veškeré obvody ovládací logiky magnetofonu jsou na plošném spoji přišroubovaném na mechaniku magnetofonu. Celkově mechanika nevypadá tak masivně jako třeba v SM260, ale myslím že spolehlivá bude stejně. Navíc konečně neobsahuje nechvalně známé polské motorky.
Myslím že je velká škoda že tento výrobek přišel na trh tak pozdě, v době kdy k nám vtrhly líbivé výrobky pochybné kvality. Tesla měla takových es v rukávu patrně víc, ale díky nezájmu zákazníků lačných po levných, blikajících a navíc západních výrobcích nepřežila... Bohužel.
