Re: Tesla B116, prvé kroky po kúpe?

Příspěvek od Petr.116 » čtv 15. led 2015 21:04:03

Odkaz na můj starý přísdpěvek:

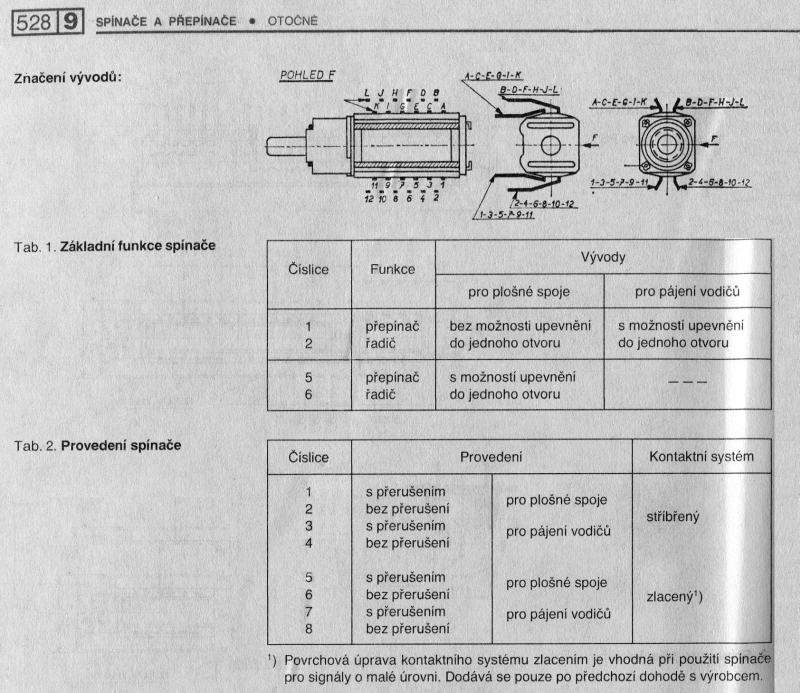

TS 121 22 18/02 použito v pozici "přepínání před páskem/za páskem"
12
1 přepínač
2 bez přerušení pro plošné spoje
2 hřídel průměr 3 mm, délka 10 mm
1 1 paket, max. poloh 12 (A), 6 (B)
8 provedení B, základní počet poloh = 2, počet pólů 3 (60°) - jednoduchý stator
02 funkční počet poloh 2

TS 121 12 24/03 použito v pozici "přepínač stop : L - R - STEREO"
12
1 přepínač
1 s přerušením pro plošné spoje
2 hřídel průměr 3 mm, délka 10 mm
2 2 pakety, max. poloh 12 (A)
4 provedení A, základní počet poloh 3/2, počet pólů 4 (60°) - dvojitý stator
03 funkční počet poloh 3

...

TS 121 12 24/03 je postříbřený (originál Tesla Přelouč)
TS 121 52 24/03 je ten samý, ale pozlacený

viz



Ta číslice 5 je zlacená verze ...

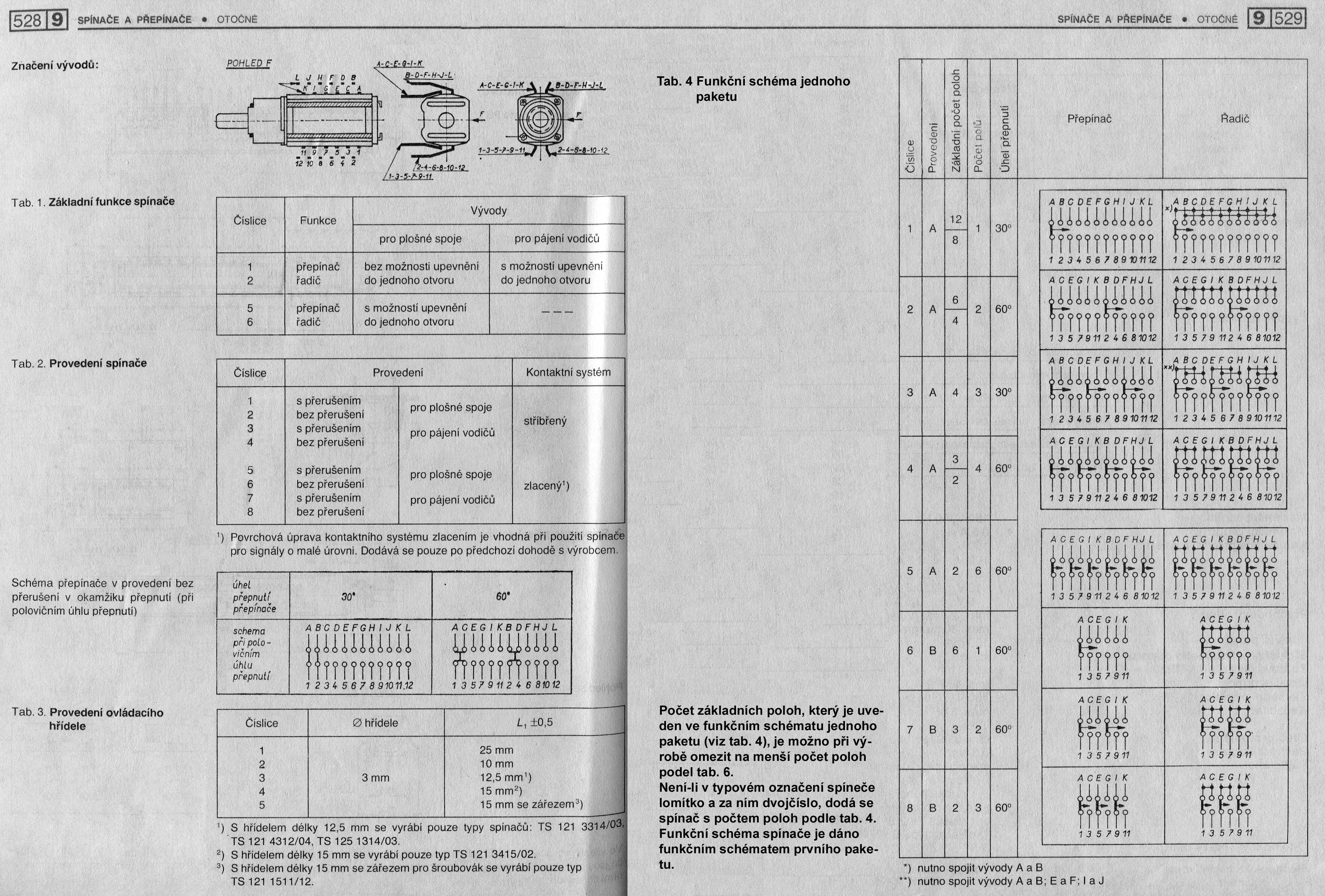

celý obrázek http://www.ps-service.cz/prepinace/prep ... ava_cb.jpg
„Když už člověk jednou je, tak má koukat, aby byl. A když kouká, aby byl a je, tak má být to, co je, a nemá být to, co není, jak tomu v mnoha případech je.“ - Jan Werich.

somorastik
Příspěvky: 14
Registrován: pát 26. pro 2014 16:38:51

Re: Tesla B116, prvé kroky po kúpe?

Příspěvek od somorastik » čtv 22. led 2015 10:12:48

Ahojte,

Takže poporiadku.

Číslo prepínaču bol preklep, myslel som ten s Ag kontakty ktorý je na stránke:
http://www.elektrobazar.com/catalog/pro ... y-3-polohy

Každopádne katalógový list k prepínaču v tejto diskusii je super, nedarilo sa mi ho nájsť.

Pretáčanie magnetofónu som opravil-spojka bol zamastená a medený/bronzový? diel bol mierne ohnutý. Teraz pretáča bez problémov.

Trochu ma zaráža že keď pretáčam tak ľavou cievkou trochu hádže, ako keby tam bolo niečo vyosené. Viete mi poradiť kde hľadať chybu?

Uživatelský avatar
Petr.116
Administrátor
Příspěvky: 1599
Registrován: pon 29. črc 2013 14:08:21
Bydliště: Praha
Kontaktovat uživatele:

Re: Tesla B116, prvé kroky po kúpe?

Příspěvek od Petr.116 » čtv 22. led 2015 13:00:43

somorastik píše:Trochu ma zaráža že keď pretáčam tak ľavou cievkou trochu hádže, ako keby tam bolo niečo vyosené. Viete mi poradiť kde hľadať chybu?
a) V jakém stavu je dotyčná cívka (vůle tridentu atd) ?

b) Hází unašeč nebo cívka ? Souvisí s bodem a) ... okem přece vidíš, zda když se to točí, střed unašeče běží v ose a současně hází cívka (vina tridentu nebo cívky) ... nebo zda to hází celé (vina unašeče na straně osy ...).

Jinak zkontroluj obložení mezikol a stav povrchu plastového unašeče ... včetně souososti zmíněných prvků.
„Když už člověk jednou je, tak má koukat, aby byl. A když kouká, aby byl a je, tak má být to, co je, a nemá být to, co není, jak tomu v mnoha případech je.“ - Jan Werich.

somorastik
Příspěvky: 14
Registrován: pát 26. pro 2014 16:38:51

Re: Tesla B116, prvé kroky po kúpe?

Příspěvek od somorastik » pát 23. led 2015 9:21:06

Ďakujem za odpovede!

Rozmýšľam že by som kúpil aj sadu hláv, ale nemám ani neviem kde a ako zohnať dobrý záznam (kalibračný záznam) s dobrou kolmosťou, aby som mohol neskôr hlavy osadiť?!

Teraz na to hádzanie:
a) cívka je v poriadku

b) hází celý unašeč, nebeží v ose, trident aj cívka sú v poriadku.

Obložení mezikol je vo výbornom stave. Trocha mám problém s magnetofónovou terminológiou! Unašeč-kruhový plastový výlisok na ktorý sa pomocou tridentu pripevní cievka. Celý unašeč je dobrzďovaný plstenými brzdami. Je to tak?

Ako sa správne nazýva ten diel ktorý je zložený z hliníkových drážok na remene a platovým výliskom ktorý je po obvode vrúbkovaný? Je na neho vedený remínek z motoru a dalej idú z neho dalšie dva remínky na pohon? Je to SPOJKA?

Na kolmost mezikol ma nenapadlo sa pozreť, to skontrolujem.
p.s.: pomôže keď pomocou segerkových klieští dám dole celý ľavý unašeč a skontrolujem os na ktorej je pripevnený?

Uživatelský avatar
Petr.116
Administrátor
Příspěvky: 1599
Registrován: pon 29. črc 2013 14:08:21
Bydliště: Praha
Kontaktovat uživatele:

Re: Tesla B116, prvé kroky po kúpe?

Příspěvek od Petr.116 » pát 23. led 2015 18:44:45

somorastik píše:Ako sa správne nazýva ten diel ktorý je zložený z hliníkových drážok na remene a platovým výliskom ktorý je po obvode vrúbkovaný? Je na neho vedený remínek z motoru a dalej idú z neho dalšie dva remínky na pohon?p.s.:
... jmenuje se "předloha".

Jo a až Ti to bude všechno mechanicky fungovat, nastav pečlivě celou mechaniku podle servisáku a hlavně celou páskovou dráhu. Pokud bys měnil hlavy, musíš v každém případě nastavit výšku a kolmost. Postup tohoto a dalších věcí je zde na fóru
- klikni sem viewtopic.php?f=8&t=284). Rozhodně napřed mechaniku a pak elektroniku.

Chceš-li to mít fakt pěkně udělané a být kompatibilní s jinými uživateli, musíš mít správně výšku i kolmost hlav (včetně předozadní). Nespoléhej na barvou zakápnuté šrouby držáků hlav ... ( i ve výrobě to často flákali ...). Vyplatí se to dát do pořádku. I např. malá úhlovvá odchylka kolmosti (menší než 1° apod.), způsobí hlavně u vyšších frekvencí pokles úrovně. I když hlavu strčíš do plastové vložky původně dobře nastaveného držáku a víc nebo méně dotáhneš šrouby, nemusí to být zcela přesně. Navíc hlavy měly výrobní toleranci mechanických rozměrů.

Budeš-li mít dotazy, napiš je sem ... rádi pomůžeme.
„Když už člověk jednou je, tak má koukat, aby byl. A když kouká, aby byl a je, tak má být to, co je, a nemá být to, co není, jak tomu v mnoha případech je.“ - Jan Werich.

somorastik
Příspěvky: 14
Registrován: pát 26. pro 2014 16:38:51

Re: Tesla B116, prvé kroky po kúpe?

Příspěvek od somorastik » ned 25. led 2015 10:48:15

Petr.116 ďakujem za odpoveď!

Odkaz ktorý si sem pripojil som samozrejme čítal, ešte skôr ako som založil toto vlákno. Vytlačil som si ho spolu so servisnou dokumentáciou a nechal zviazať, je to pre mňa praktickejšie ako PDF, keď robím servis.

Nebojím sa pustiť sa do výmeny hláv, ale skôr ako ich kúpim a pustím sa do toho, potreboval by som ten nastavovací pásek!

Bez neho sa nechem do toho púšťať. Ak by si mi vedel taký pásek poskytnúť, mohol by som na oplátku urobiť pár fotiek z nastavovania a výmeny. Samozrejme zaplatím.

Vedeli by sme sa dohodnúť?

Uživatelský avatar
Petr.116
Administrátor
Příspěvky: 1599
Registrován: pon 29. črc 2013 14:08:21
Bydliště: Praha
Kontaktovat uživatele:

Re: Tesla B116, prvé kroky po kúpe?

Příspěvek od Petr.116 » ned 25. led 2015 15:18:32

somorastik píše:Petr.116 ďakujem za odpoveď!

Odkaz ktorý si sem pripojil som samozrejme čítal, ešte skôr ako som založil toto vlákno. Vytlačil som si ho spolu so servisnou dokumentáciou a nechal zviazať, je to pre mňa praktickejšie ako PDF, keď robím servis.

Nebojím sa pustiť sa do výmeny hláv, ale skôr ako ich kúpim a pustím sa do toho, potreboval by som ten nastavovací pásek!

Bez neho sa nechem do toho púšťať. Ak by si mi vedel taký pásek poskytnúť, mohol by som na oplátku urobiť pár fotiek z nastavovania a výmeny. Samozrejme zaplatím.

Vedeli by sme sa dohodnúť?
No upřímně řečeno - pásek tohoto typu tu mám jeden a půjčovat jej nelze. Za prvé je jeden ... a za druhé je vysoké riziko jeho rychlého zničení, protože uživatel může mít v nepořádku mechaniku (vytahání, vydření v dráze event. přetržení ...). Z elektrického hlediska je riziko demagnetizace, případně zmagnetování prvky páskové dráhy či nevhodným nářadím uživatele. Pak jsou na pásku lupance a mnohdy snížená úroveň záznamu, čímž je k nepotřebě.
Tady bych na Tvém místě volil buď : sehnat někoho ve Tvém okolí, kdo pásek má ... a je ochoten Ti to nastavit (myslím, že ho z výše uvedených logických důvodů nepůjčí nikdo ...), samozřejmě bych Ti to případně nastavil já (budeš-li mít cestu do Prahy) NEBO se můžeš zúčastnit některého z našich srazů v Brně, kde se scházíme cca 2x do roka (na jaře a na podzim) a tam bych Ti to nastavil ... :)

Nicméně:
1) pokud jde o nastavení hlav - sežeň si průsvitnou či průhlednou zaváděčku http://www.vintageaudio.cz/product/14E2 ... -box-1348/, výškově nastav hlavy dle zmíněného postupu

2) nastavení úrovní: nouzově (viz popis) stačí z dobře seřízeného stroje stejného typu záznam 1kHz jmenovitou úrovní 0 dB (pro daný tok pásku) - viz krok 9. Tím máš danou úroveň, které musíš dosahovat následně při záznamu.
Neboli - měřicí pásek není pro nastavení zcela nezbytný. Určitě ne pro nastavení výšky a kolmosti (to lze obejít - viz výše - kolmost u vícestopých systémů lze skvěle nastavit i osciloskopem). Pro úroveň záznamu vhodný je, ale dobře nahraný pásek na seřízené mašině poslouží též.
V případě potřeby zde je adresa na německou firmu, která je schopná Ti ho poslat: http://www.pievox.de/Pegel.htm
Pán se jmenuje Ernst Schmid (http://www.pievox.de/Wer_ist_Pievox.htm) Úrovňové pásky má celostopě nahrané na dobře seřízeném stroji. Kontrolovali jsme to s kolegy a sedí to.
„Když už člověk jednou je, tak má koukat, aby byl. A když kouká, aby byl a je, tak má být to, co je, a nemá být to, co není, jak tomu v mnoha případech je.“ - Jan Werich.

somorastik
Příspěvky: 14
Registrován: pát 26. pro 2014 16:38:51

Re: Tesla B116, prvé kroky po kúpe?

Příspěvek od somorastik » pon 26. led 2015 13:05:21

Ďakujem za obsiahlu odpoveď Petr.116 !

Veľmi rád by som sa zúčastnil zrazu! Kde by som našiel info?

S tým záznamom som mal na mysli skôr to, že by si mi spravil nahrávku na svojom nastavenom stroji a tú mi poslal, kúpil by som ju od teba.

Takže vezmem rovno aj hlavy.
Zaváděcí pásku si kúpim na ich nastavenie.

Postup nafotím a fotografie sem hodím, začnem s tým tak behom týždňa. Už sa teším na vyladenú mašinku ;-)

Uživatelský avatar
Petr.116
Administrátor
Příspěvky: 1599
Registrován: pon 29. črc 2013 14:08:21
Bydliště: Praha
Kontaktovat uživatele:

Re: Tesla B116, prvé kroky po kúpe?

Příspěvek od Petr.116 » pon 26. led 2015 16:06:19

somorastik píše:Veľmi rád by som sa zúčastnil zrazu! Kde by som našiel info?
Zatím nejsou informace o novém srazu - ten se začne plánovat cca v únoru ... o dosavadních srazech (kde, kdy, co, o čem atd.) se dočteš dole na úvodní stránce fóra ...
„Když už člověk jednou je, tak má koukat, aby byl. A když kouká, aby byl a je, tak má být to, co je, a nemá být to, co není, jak tomu v mnoha případech je.“ - Jan Werich.

somorastik
Příspěvky: 14
Registrován: pát 26. pro 2014 16:38:51

Re: Tesla B116, prvé kroky po kúpe?

Příspěvek od somorastik » pon 02. úno 2015 9:10:03

Úvodnú stránku budem určite sledovať!

Mal som pocit že ľavý unášač hádže, tak som ho zobral do práce a skontroloval, po premazaní a spätnej montáži sa mi to zdá už podstatne lepšie. Bál som sa že klzné ložisko je máličko vyosené.
V prílohe videá pretáčania, hádam je všetko v poriadku, možno len cievky majú veľké tolerancie....

Vreteno na tej vrtačko fréze hádže tak 0,01 mm.

http://youtu.be/Vms9EctVOSg
http://youtu.be/3xDrtppH8nI
http://youtu.be/D5Z2-V1W9-o
http://youtu.be/DUdnY3q0EAA
http://youtu.be/b1ua4D0A5Fg
http://youtu.be/PQoI53vV6Yo

Odpovědět
